Details zu Assistent Frischwasser- und Wohnungsstationen
Informationen zum Konfigurator für Frischwasser- und Wohnungsstationen.

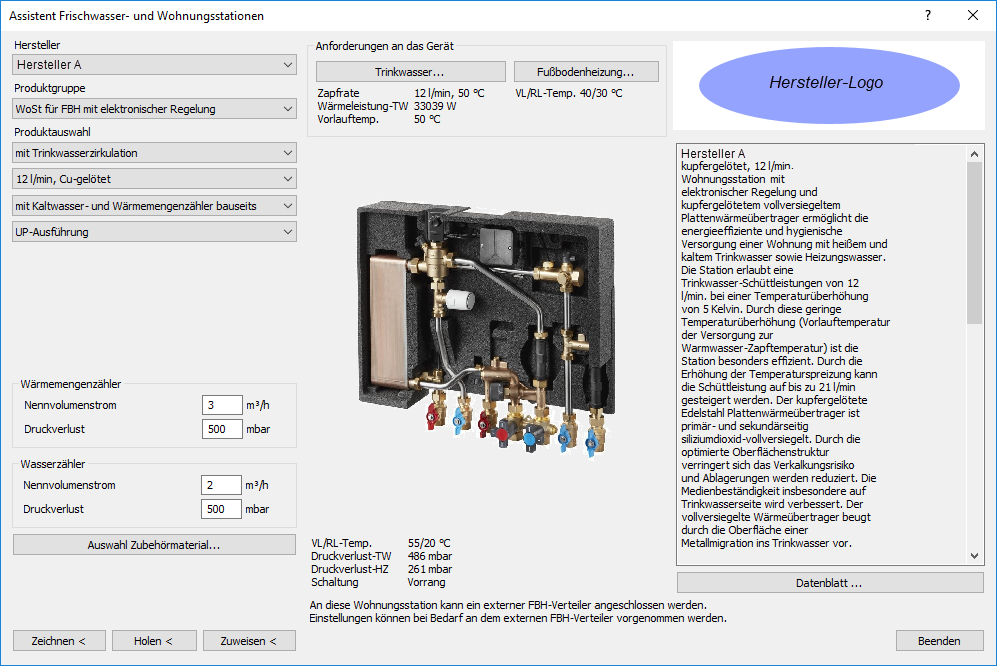

Mit dem Assistenten für Frischwasser- und Wohnungsstationen können Sie ein Herstellermodell auslegen und in das Projekt einfügen. Zudem können Sie die Konfigurationen von bereits eingezeichneten Stationen bearbeiten. Voraussetzung für die Nutzung des Assistenten ist die Installation eines geeigneten Datensatzes.
Sie befinden sich hier:
Gilt für: Heizung, Trinkwasser.
Hersteller, Produktgruppe, Produktauswahl
Wählen Sie den Hersteller, die Produktgruppe und die Ausführung des Produkts. Wenn Sie ein Modell mit Wasser- und Wärmemengenzähler auswählen, werden die Bereiche Wärmemengenzähler und Wasserzähler angezeigt.
Wärmemengenzähler, Wasserzähler
Wenn das Produkt einen Wärmemengen- und Wasserzähler enthält, geben Sie die Nennvolumenströme und die Druckverluste der Zähler ein.
Auswahl Zubehörmaterial...
Öffnet einen Dialog, in dem Sie Zubehörmaterial auswählen können, das der Hersteller für diese Produkt anbietet. Das Zubehörmaterial wird in den Stücklisten aufgeführt.
Trinkwasser...
Öffnet den Dialog Anforderung Trinkwasser, in dem Sie die Anforderungen an die Trinkwassererwärmung der Wohnungsstation eingeben können.
Fußbodenheizung...
Öffnet den Dialog Anforderung Fußbodenheizung, in dem Sie die Anforderungen an die Fußbodenheizung der Wohnungsstation eingeben können.
Produktabbildung
Manche Hersteller bieten eine Verlinkung zu Ihrer Homepage an, wo Sie weitere Informationen zu den Produkten erhalten.
Auslegungsdaten, Fehlermeldungen, Hinweistexte
Nach erfolgreicher Auslegung der Wohnungsstation werden die Auslegungsdaten unterhalb der Produktabbildung angezeigt und der Button Zeichnen < aktiviert. Wenn das gewählte Produkt nicht zu den eingegebenen Anforderungen an Trinkwassererwärmung und Heizung passt, wird unterhalb der Produktabbildung eine Fehlermeldung in rot angezeigt und die Wohnungsstation kann nicht gezeichnet werden. Sind die Fehler behoben, werden die Auslegungsdaten anstelle der Fehlermeldung angezeigt.
Unterhalb der Auslegungsdaten bzw. Fehlermeldung werden produktabhängig weitere Hinweistexte angezeigt.
Technische Daten und Datenblatt...
Wenn der Hersteller im Datensatz technische Daten und ein Datenblatt zum Produkt hinterlegt hat, können Sie diese hier einsehen.
Zeichnen <
Nach einem Klick auf Zeichnen < können Sie die Wohnungsstation mit den vorgenommenen Einstellungen im Modell in einer Draufsicht platzieren.
Holen <
Lädt bei Klick auf eine Wohnungsstation alle Daten der Wohnungsstation inkl. der relevanten Daten einer evtl. angebundenen FBH in den Assistenten-Dialog.
Zuweisen <
Überträgt die aktuell im Dialog eingestellten Daten an alle gewünschten Wohnungsstationen und angebundene FBH. Nach Auswahl der gewünschten Wohnungsstationen im Modell und Bestätigung mit der Enter-Taste kann in einer Abfrage ausgewählt werden, ob nur die Daten zugewiesen werden sollen, oder gleichzeitig auch das Modell getauscht werden soll. Beim Modelltausch wird die Station von Ursprung zu Ursprung ersetzt.
Sollte für die im Dialog eingestellte Wohnungsstation kein Symbol oder 3D-Modell vorhanden sein, werden ohne Abfrage lediglich die neuen Daten an die ausgewählten Stationen geschrieben.
