Details zu Rohrverteiler in der Disziplin Heizung

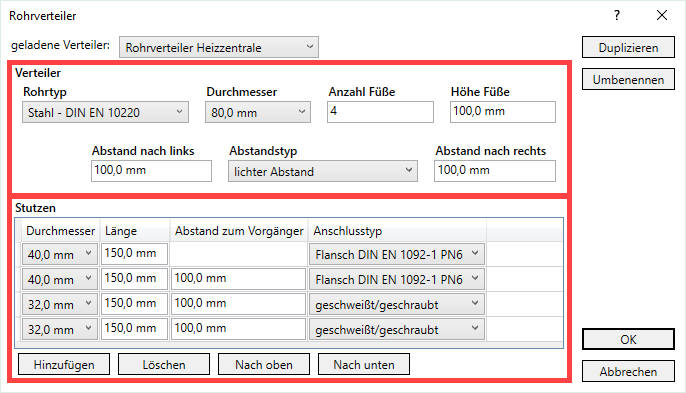

Informationen zum Dialog Rohrverteiler in der Disziplin Heizung.
Sie befinden sich hier:
geladene Verteiler:
Wenn Sie bereits Rohrverteiler in Ihrem Projekt definiert haben, können Sie aus der Dropdown-Liste die gewünschte Familie auswählen. Die Daten des Rohrverteilers werden daraufhin im Dialog angezeigt. Wenn Sie die Daten ändern und auf OK klicken, werden alle Instanzen dieser Familie im Projekt geändert.
Duplizieren
Erstellt eine Kopie des gewählten Rohrverteilers. Für die kopierte Familie wird der Name des bestehenden Rohrverteilers mit dem Zusatz Clone vergeben.
Umbenennen
Öffnet den Dialog Name für Familie angeben, in dem Sie den Namen des gewählten Rohrverteilers ändern können.
Verteiler: Rohrtyp
Wählen Sie das Rohrmaterial für den gesamten Verteiler (Hauptrohr und Stutzen).
Verteiler: Durchmesser
Wählen Sie den Durchmesser des Hauptrohrs. Die verfügbaren Dimensionen sind vom gewählten Rohrtyp anbhängig.
Verteiler: Anzahl Füße, Höhe Füße
Geben Sie die Anzahl und die Höhe der Verteilerfüße ein. Die äußeren Füße werden bündig an die Außenkante des Hauptrohr gesetzt. Die übrigen Füße werden gleichmäßig über die Länge des Verteilers verteilt.
Verteiler: Abstand nach links, Abstand nach rechts
Bestimmt die Abstände der äußeren Stutzen bis zur Außenkante des Hauptrohrs.
Verteiler: Abstandstyp
Der Abstandstyp gibt vor, ob der Abstand als lichtes Maß oder als Achsmaß gemessen wird. Der Abstandstyp gilt für alle Stutzen am Verteiler.
Stutzen: Tabelle
In der Tabelle definieren Sie die Stutzen des Rohrverteilers. Die erste Zeile der Tabelle entspricht dem linken äußeren Stutzen im Verteiler.
Stutzen: Durchmesser, Länge
Der Durchmesser des Stutzens hängt vom gewählten Rohrtyp in der Gruppe Verteiler ab. Die Länge des Stutzens wird vom Hauptrohr bis zum Flanschende oder Rohrende gemessen.
Stutzen: Abstand zum Vorgänger
Beim ersten Stutzen ist dieses Feld nicht aktiviert. Hier wird der Abstand nach links aus der Gruppe Verteiler verwendet. Bei allen weiteren Stutzen geben Sie den Abstand zum vorigen Stutzen ein. Die Einstellung Abstandstyp in der Gruppe Verteiler legt fest, ob das lichte Maß oder das Achsmaß als Abstand verwendet wird.
Stutzen: Anschlusstyp
Wählen Sie zwischen geschweißt /geschraubt und Flanschverbindung. Wenn als Abstandstyp lichter Abstand gewählt wurde, bezieht sich der Abstand auf die Außenkante des Flansches. Falls ein Flansch nicht zum gewählten Rohrdurchmesser des Stutzens passt, wird eine Meldung ausgegeben und der Anschlusstyp auf geschweißt/geschraubt geändert.
Hinzufügen
Legt einen neuen Stutzen in der Tabelle an.
Löschen
Löscht den gewählten Stutzen.
Nach oben, Nach unten
Verschiebt einen Stutzen in der Tabelle nach oben oder nach unten.
OK
Wenn Sie eine neue Rohrverteilerfamilie erstellt haben, wird die Familie mit OK in das Projekt geladen und Sie können das Bauteil im Modell platzieren.
Wenn Sie eine bestehende Familie geändert haben, werden die Änderungen in der Familie gespeichert. Mit OK werden alle im Projekt enthaltenen Instanzen dieser Familie geändert.
