Details zu Heiz-/Kühlelemente-Konfigurator
Informationen zum Dialog Heiz-/Kühlelemente-Konfigurator.

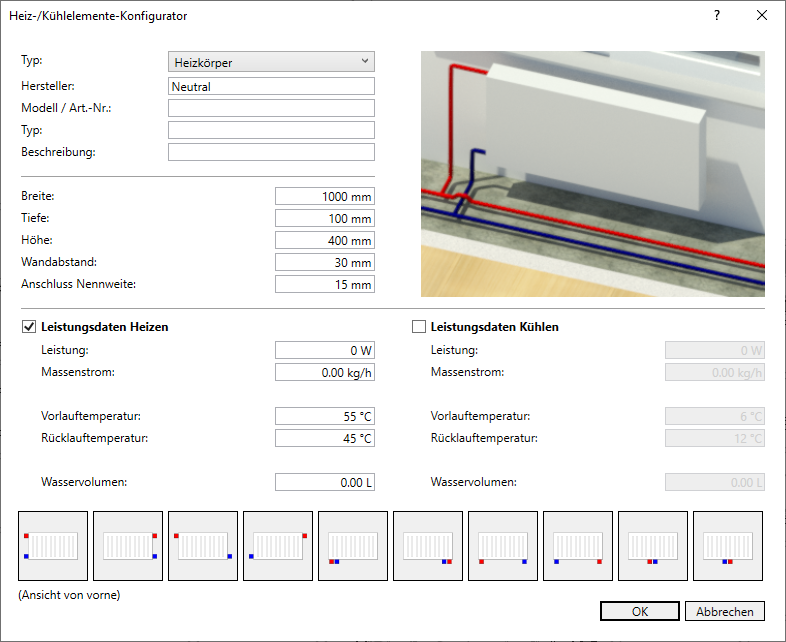

Mit dem Konfigurator für Heiz-/Kühlelemente definieren Sie die Maße und Anschlusslage eines Heiz- oder Kühlelements und fügen Informationen über den Hersteller und das Modell hinzu. Anschließend fügen Sie das Heiz- bzw. Kühlelement in das Modell ein.
Sie befinden sich hier:
Konfiguration
| Option | Beschreibung |
|---|---|
| Typ | Gibt den Typ des Geräts an. Sie können Heizkörper, Unterflurkonvektoren und Deckenstrahlplatten wählen. |
| Hersteller, Modell / Art.-Nr., Typ, Beschreibung | Gibt den Hersteller, das Modell, die Artikelnummer, den Typ und ggf. eine nähere Beschreibung für den Heizkörper, den Unterflurkonvektor oder die Deckenstrahlplatte an. Die Angaben werden in den Eigenschaften des Bauteils unter den ID-Daten gespeichert und können zum Beschriften verwendet werden. |
| Breite, Tiefe, Höhe | Gibt die Maße des Heizkörpers, des Unterflurkonvektors oder der Deckenstrahlplatte an. |
| Wandabstand | Gibt den Wandabstand des Geräts an. Beim Platzieren des Heizkörpers, des Unterflurkonvektors oder der Deckenstrahlplatte wird der Wandabstand automatisch eingehalten. |
| Anschluss Nennweite | Gibt den Rohrdurchmesser für die Anschlüsse an. |
| Wasservolumen | Gibt die Menge des Wassers an, die der Heizkörper, der Unterflurkonvektor oder die Deckenstrahlplatte aufnehmen kann. |
Leistungsdaten Heizen/Kühlen
| Option | Beschreibung |
|---|---|
| Leistungsdaten Heizen/Leistungsdaten Kühlen | Mit aktivierter Checkbox können die Leistungsdaten eingestellt werden. Die eingestellten Werte werden von dem Bauteil übernommen und in der Rohrnetzberechnung verwendet. |
| Leistung | Leistung des ausgewählten Typs. Bei der Eingabe der Leistung wird auf Basis der Vor- und Rücklauftemperatur der Massenstrom ermittelt und angezeigt. |
| Massenstrom | Massenstrom des ausgewählten Typs. Bei der Eingabe des Massenstroms wird auf Basis der Vor- und Rücklauftemperatur die Leistung ermittelt und angezeigt. |
| Vorlauftemperatur | Gibt die Vorlauftemperatur an. |
| Rücklauftemperatur | Gibt die Rücklauftemperatur an. |
Anschlusslage
Gibt die Anschlusslage an. Wählen Sie die gewünschte Anschlusslage über die Piktogramme aus. Bei Heizkörpern wird die Anschlusslage als Vorderansicht dargestellt, bei Unterflurkonvektoren und Deckenstrahlplatten als Draufsicht.
OK
Speichert die eingegebenen Daten und der Heizkörper, der Unterflurkonvektor oder die Deckenstrahlplatte kann im Modell eingefügt werden. Dabei wird die aktuelle Konstruktionsebene verwendet.
