Details zu Bedarfsvolumenstromermittlung nach
Informationen zum Dialog Bedarfsvolumenstromermittlung nach im Zusammenhang mit Frischwasser- und Wohnungsstationen.
Nutzen Sie das Verfahren nach DIN 4708, um den Bedarfsvolumenstrom für Wohngebäude anhand von den benötigten Angaben zu den Wohnungstypen und den maßgeblichen Zapfstellen der Wohnung(en) zu ermitteln.
Bei dezentralen Stationen müssen Sie nur einen Wohnungstyp definieren. Bei zentralen Stationen können Sie ggf. mehrere Wohnungstypen anlegen.
Für die Ermittlung des Bedarfsvolumenstroms von Nichtwohngebäuden verwenden Sie das Verfahren nach VDI 6003, bei dem zusätzlich zu den Angaben der Entnahmestellen der Gebäudetyp und die gewünschte Komfortstufe festgelegt werden müssen.
Durch die Bestätigung Ihrer Eingaben wird der Bedarfsvolumenstrom in die Zapfrate umgerechnet und in den Dialog Anforderung Trinkwasser übernommen.
Sie befinden sich hier:

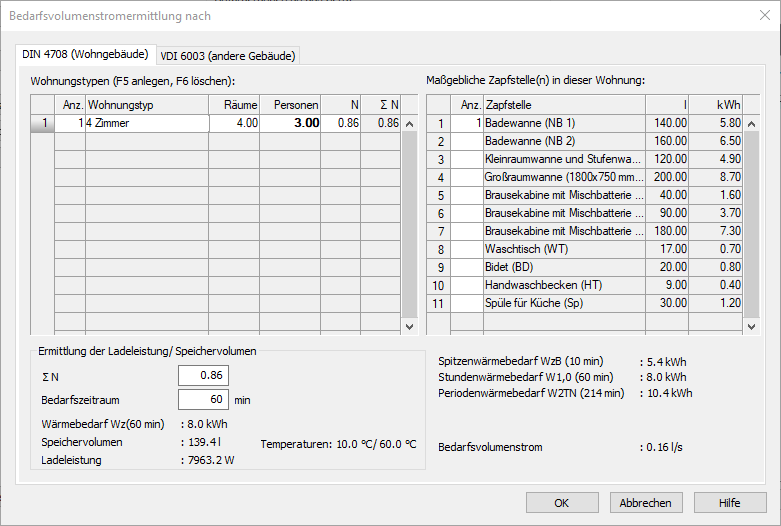

Wohnungstypen (DIN 4708)
In der linken Tabelle ermitteln Sie die Bedarfskennzahl N.
Anz.
Gibt die Anzahl der Wohnungen an. Die Anzahl der Personen wird automatisch angepasst.
Wohnungstyp
Gibt den Wohnungstyp an. Nach einem Klick in eine Zeile wird zunächst eine Einheitswohnung mit 3,5 Personen (durchschnittliche Belegung pro Wohnung in Deutschland) vorgeschlagen.
Räume
Gibt die Anzahl der Räume an. Die Anzahl der Personen wird automatisch angepasst.
Personen
Wenn Sie die Anzahl der Wohnungen oder Räume anpassen, passt das Programm automatisch die Anzahl der Personen an. Sie können diese Anzahl überschreiben.
N
Die Bedarfskennzahl der Einheitswohnung ist N=1. Der Wert wird abhängig von der Personenzahl und dem kumulierten Wärmebedarf der Zapfstellen ermittelt.
∑N
Wert von N, multipliziert mit der Anzahl der Wohnungen.
Maßgebliche Zapfstelle(n) in dieser Wohnung (DIN 4708)
In der rechten Tabelle stellen Sie die Zapfstellen der in der linken Tabelle markierten Wohnung ein. Falls Sie mehrere Zapfstellen angeben, wird angenommen, dass diese gleichzeitig betrieben werden.
Anz.
Gibt die Anzahl der Zapfstellen an.
Zapfstelle
Gibt die Bezeichnung der Zapfstelle an.
l
Gibt das Speichervolumen des Trinkwassererwärmers für die maßgebliche Zapfstelle an.
kWh
Gibt den Wärmebedarf der Zapfstelle an.
Ermittlung der Ladeleistung/Speichervolumen (DIN 4708)
Abhängig vom vorzugebenden Bedarfszeitraum werden Wärmebedarf, Speichervolumen und Ladeleistung ermittelt und angezeigt. Die Kaltwassertemperatur stammt aus den Berechnungsparametern des Konfigurationsdialogs. Die Warmwassertemperatur legen Sie im Bauteildialog des Trinkwassererwärmers fest.
Bedarf (DIN 4708)
Dieser Bereich zeigt die ermittelten Werte für den Spitzenwärmebedarf WzB, den Stundenwärmebedarf 1,0 und den Periodenwärmebedarf W2TN an.
Bedarfsvolumenstrom (DIN 4708)
Zeigt den ermittelten Bedarfsvolumenstrom an.

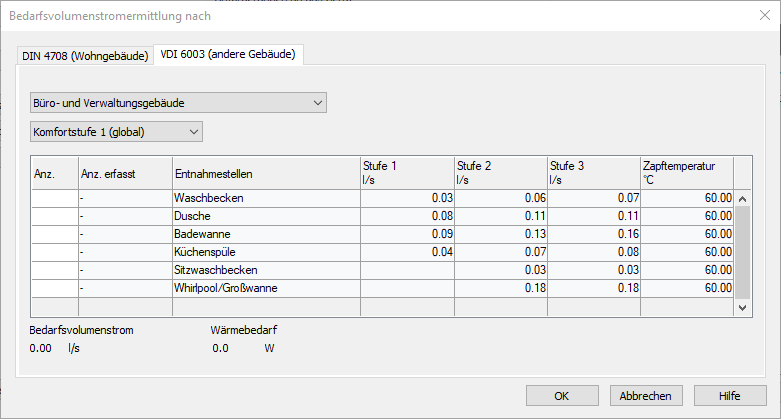

Gebäudetyp und Komfortstufen (VDI 6003)
Gibt die Art des Gebäudes und die Komfortstufe an.
Tabelle der Entnahmestellen (VDI 6003)
Anz.
Gibt die Anzahl der Entnahmestellen an.
Anz. erfasst
Gibt die Anzahl der im Modell erfassten Entnahmestellen an.
Entnahmestellen
Gibt die Bezeichnung der Entnahmestelle an.
Stufe 1-3 l/s
Gibt den Volumenstrom der jeweiligen Komfortstufe an.
Zapftemperatur
Gibt die Zapftemperatur der Entnahmestelle an.
Bedarf (VDI 6003)
Zeigt die ermittelten Werte für den Bedarfsvolumenstrom und Wärmebedarf an.
