Modellaufmaß überprüfen und ergänzen
Zeigt schrittweise, wie Sie ein Modellaufmaß überprüfen und ergänzen.
Aufgabenstellung
Sie haben das Modellaufmaß konfiguriert und wollen vor dem Export eventuelle Fehler beheben.
Navigieren Sie zu:
Für LINEAR-Bauteilfamilien rechteckiger Luftkanäle und Formteile werden die abrechnungsrelevanten Bauteilparameter nach DIN 18379 mitgeliefert, was ein VOB-gerechtes Aufmaß und die normgerechte Klassifizierung von Formteilen sicherstellt.

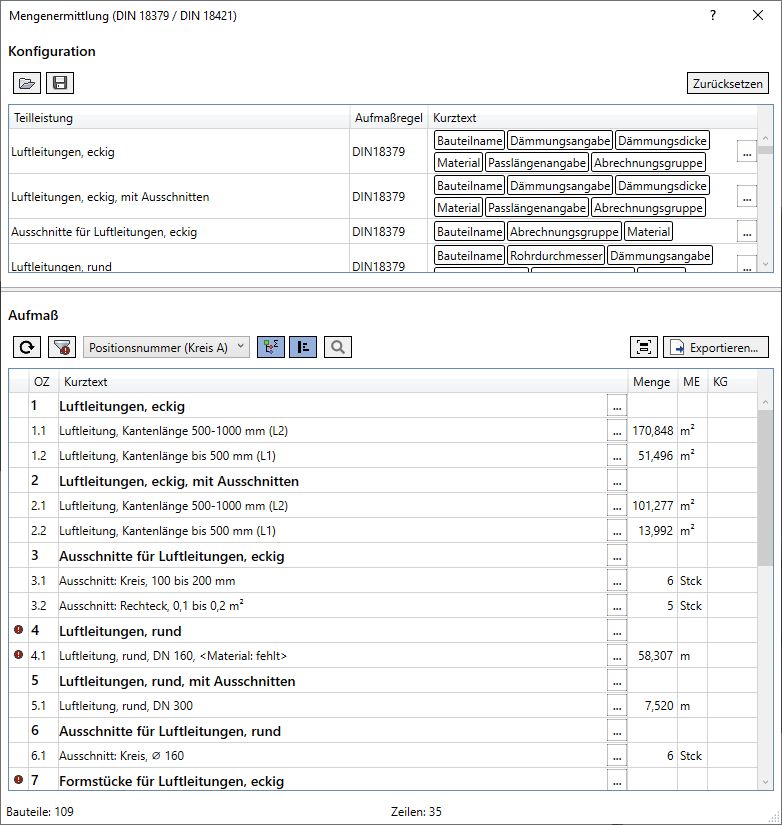

Innerhalb der Berechnungsroutine werden nicht DIN-konforme Bauteile bzw. inkompatible Bauteilparameter erkannt und über entsprechende Fehlermeldungen im Mengensplit-Dialog angezeigt. Über die Zeilenauswahl per Mausklick können die entsprechenden Bauteile mit Hilfe des Lupenwerkzeuges im Modell angezeigt bzw. ausgewählt und nachbearbeitet werden.
Arbeitsschritte
- Überprüfen Sie die Kostenklassifizierung der LV-Positionen.
- Wenn Kostengruppen angepasst werden müssen, können Sie entweder
- in diesem Dialog manuell Kostengruppen eintragen/korrigieren, oder
- im Dialog Klassifikations-Tabelle entsprechende Anpassungen vornehmen, und das Modellaufmaß im Dialog Mengenermittlung nach […] anschließend mit Klick auf
neu berechnen.
- Überprüfen Sie stichprobenartig in den Mengensplits die Positionsnummern.
- Positionsnummern können für Bauteile, jedoch nicht für zugehörige Dämmschichten vergeben werden.
- Die berechneten Ausschnitte von Luftleitungen erhalten automatisch die Positionsnummer der zugehörigen Luftleitung.
- Wenn Positionsnummern angepasst werden müssen, verlassen Sie diesen Dialog und wechseln Sie zu , und nehmen Sie die gewünschten Korrekturen vor.
Ergebnis
Das Modellaufmaß ist überprüft und mit den erforderlichen Informationen versehen.
