Details zu Mengenermittlung nach

Informationen zum Dialog Mengenermittlung im Kontext des Workflows Modellaufmaß.

Sie befinden sich hier:

Projekt-Tab ➤ Disziplinen ... ➤ Workflows ➤ Modellaufmaß ➤ Analyse-Tab ➤ Mengenermittlung (Lüftung) ...

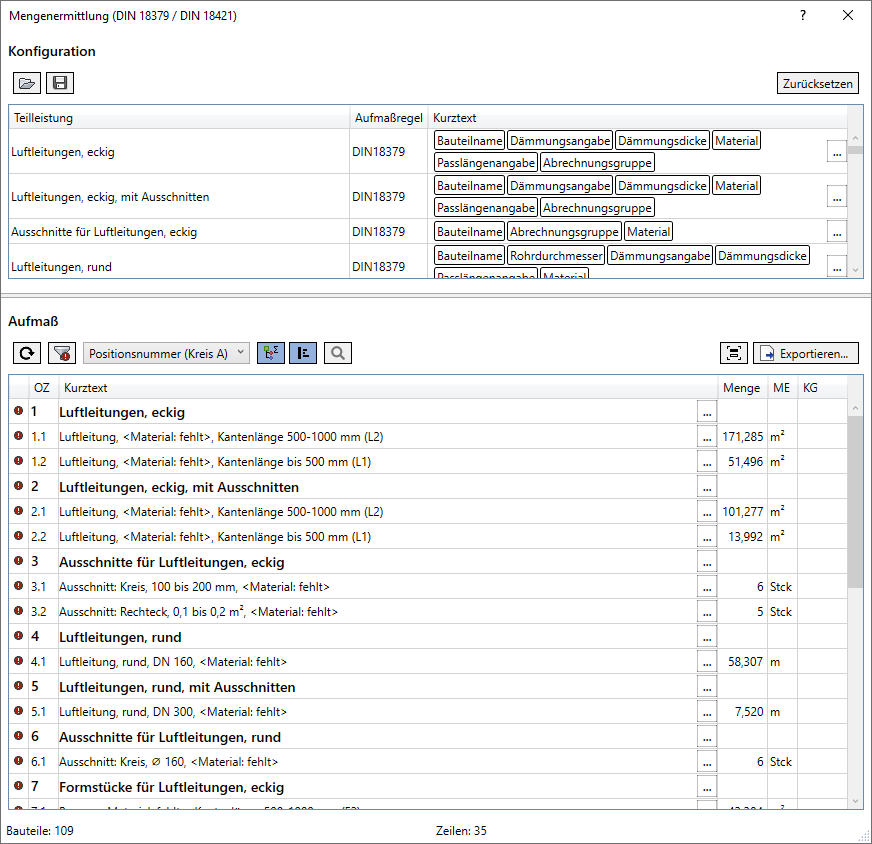

Mengenermittlung Linear Revit

Konfiguration

Konfiguration aus externer Datei laden

Öffnet eine vorhandene Konfiguration im QCF-Format.

Konfiguration in externe Datei speichern

Speichert die aktuelle Konfiguration in einer externen Datei in einem vom Nutzer festzulegenden Verzeichnis.
Achtung: Sie speichern an dieser Stelle lediglich die aktuelle Konfiguration, jedoch keine Aufmaßmengen.

Standardwerte

Setzt die Konfiguration auf Standardwerte zurück. Diese Aktion kann nicht rückgängig gemacht werden.

Teilleistung

Name der Teilleistung. Die Zuweisung von Bauteilen zu einer Teilleistung erfolgt auf der Grundlage der LINEAR.TEC-Klassifizierung in der Datei Kanalnetz.tec. Um für das Modellaufmaß eine korrekte Klassifizierung und Zuordnung von Teilleistungen sicherzustellen, sollte bei der Dimensionierung des Kanalnetzes ausschließlich die Originaldatei genutzt werden.

Aufmaßregel

Die den Aufmaßregeln zugrunde liegende Norm.

Kurztext

Zeigt die eingestellten Kurztextattribute mit den zugewiesenen Parameteralias. Nachdem Sie eine Zelle mit Doppelklick in der Spalte Kurztext aktiviert haben, können Sie mit Drag-and-Drop die Reihenfolge der Attribute ändernoder Attribute mit Klick auf anpassen.
Achtung: Die Mengenermittlung berücksichtigt für die Mengenaggregation bzw. -summation die Reihenfolge der Attribute.

Wenn Sie Bauteile aus dem LINEAR CAD Browser einbauen, kann der dazugehörige Kurztext in die Berechnung der Aufmaßmengen aufgenommen werden, wenn Sie den Parameter LIN_SHORT_DESCRIPTION als Attribut für den Kurztext hinzufügen.

Öffnet den Dialog Kurztext konfigurieren, in dem Sie der jeweiligen Teilleistung für die Anzeige im Kurztext Attribute hinzufügen bzw. entfernen können.

Aufmaß

Aufmaß neu berechnen

Aktualisiert alle Berechnungen mit Berücksichtigung von Änderungen im Modell. Klicken Sie auf diesen Button, wenn Sie bspw. das Bauteilmaterial geändert haben und die Ergebnisse in der Berechnung sehen wollen. Veränderungen in der Konfiguration werden in Echtzeit berücksichtigt und angezeigt.

Nur Positionen mit Warnung anzeigen

Zeigt nur Positionen mit Warnung an. Klick auf in der Tabelle öffnet den Dialog mit dem Mengensplit dieser Position, in dem Sie Hinweise zur Fehlerquelle finden.

Positionsnummer

Wählen Sie den Positionsnummernkreis, der im Mengensplit angezeigt werden soll. Die Positionsnummer wird beim Export nach GAEB für den Mengensplit übernommen.

Kostenklassifizierung bei Mengenermittlung berücksichtigen

Aktiviert: Bauteile mit unterschiedlichen Kostengruppen aber sonst gleichen Eigenschaften werden auf mehrere Positionen aufgeteilt und zugehörige Bauteilmengen werden getrennt nach Kostengruppen aufsummiert.

Sonderfälle im Zusammenhang mit der Kostenklassifizierung:

  • Revit behandelt Dämmung zu einer Luftleitung oder Rohr als eigenständiges Bauteil. Für die Kostengruppe der Dämmung kann daher im Modellaufmaß ein eigener (ggf. auch abweichender) Parameterwert gesetzt und an das Modell zurückgeschrieben werden.

  • Ausschnitte einer Luftleitung erhalten automatisch die Kostengruppe der zugehörigen Luftleitung zugewiesen. Der Wert kann nicht verändert werden.

Mit Titelvorschlägen

Aktiviert: Gruppiert die Positionen unter die Titel der Teilleistungen.

Deaktiviert: Zeigt alle Positionen als fortlaufend nummerierte Liste an.

Zugehörige Bauteile in Projekt auswählen

Wählt im Projekt alle Bauteile aus, die zur aktuell gewählten Position gehören.

Teilmengen in Langtext exportieren

Aktiviert: Langtexte von Bauteilen werden, falls ein Parameterwert für LIN_LONG_DESCRIPTION vorhanden ist, übernommen und exportiert. Nutzen Sie diese Option bspw. für eine produktspezifische Ausschreibung.

Exportieren

Öffnet den Datei-Explorer, in dem Sie die aktuelle Berechnung in den Formaten GAEB (*.x81), BIM-LV (*.mmc) und Microsoft Excel (*.xlsx) unter frei wählbarem Dateinamen im gewünschten Verzeichnis speichern können.
Anmerkung: Beim Export nach GAEB werden aus dem Mengensplit für Positionsnummer, Referenzebene, System und Kostenklassifizierung sogenannte Katalogreferenzen angelegt, die dann bei der kaufmännischen Weiterverarbeitung wie bspw. der Mengenabrechnung und Kostendokumentation verwendet werden können.
Tabellenspalte Beschreibung
OZ Anzeige der numerischen Ordnungszahl.
Titel oder Kurztext Anzeige der Titel (wenn die Option Mit Titelvorschlägen aktiviert ist), und der Kurztexte der jeweiligen Teilleistung, entsprechend der eingestellten Kurztextattribute im Bereich Konfigurieren. Klick auf öffnet den Mengensplit der jeweiligen Position.
Menge Nach Norm ermittelte Aufmaßmenge der jeweiligen Teilleistung.
ME: Maßeinheit Einheit, in der die Aufmaßmenge der jeweiligen Teilleistung ermittelt und angegeben wurde.
KG: Kostengruppe Anzeige der Kostengruppe. Diese wurde entweder manuell in diesem Dialog zugewiesen oder automatisch aus dem Parameterwert der zugehörigen Bauteile ausgelesen.
Klick in eine Zeile der Tabelle markiert in der Konfiguration die dazugehörige Teilleistung.
