Details zu Mengensplit

Informationen zum Dialog Mengensplit im Kontext des Workflows Modellaufmaß.

Sie befinden sich hier:

Projekt-Tab ➤ Disziplinen ... ➤ Workflow Modellaufmaß ➤ Analyse-Tab ➤ Mengenermittlung (Lüftung) … ➤ Aufmaß/Kurztext

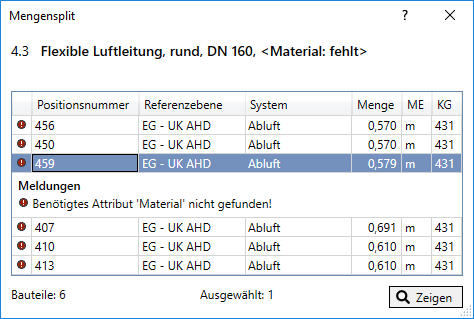

Mengensplit Linear Revit

Der Mengensplit zeigt die Bauteile (LV-Positionen) an, aus denen die gewählte Teilleistung besteht. Beim Export nach GAEB werden für Positionsnummer, Referenzebene, System und Kostenklassifizierung sogenannte Katalogreferenzen angelegt, die dann bei der kaufmännischen Weiterverarbeitung wie bspw. der Mengenabrechnung und Kostendokumentation verwendet werden können.

Fehlerhafte Bauteile sind in der ersten Spalte gekennzeichnet. Bei Auswahl eines fehlerhaften Bauteils wird eine detaillierte Meldung zum Fehler angezeigt.

Tabellenspalte Beschreibung
Positionsnummer Wenn Sie im Modell Positionsnummern vergeben haben, steht in dieser Spalte die Positionsnummer des jeweiligen Bauteils.
Referenzebene Ebene im Modell, an die das Bauteil geknüpft ist.
System Zeigt das berechnungstechnische System an, zu dem das Bauteil gehört.
Menge, ME Die Menge gemeinsam mit der Mengeneinheit (ME) bilden das nach Norm ermittelte Aufmaß für das jeweilige Bauteil.
KG Die Kostengruppe, zu der das Bauteil gehört. Wenn den Bauteilen im Modell Kostengruppen zugewiesen wurden, werden diese ausgelesen und hier angezeigt. Die Kostengruppe kann an dieser Stelle nicht verändert werden.
Zeigen: Wählt im Modell die Bauteile der aktuell markierten Zeilen aus. Nutzen Sie die Shift- bzw. Strg-Taste, oder selektieren Sie aufeinanderfolgende Zeilen mit gedrückter Maustaste, um mehrere Zeilen zu markieren.
