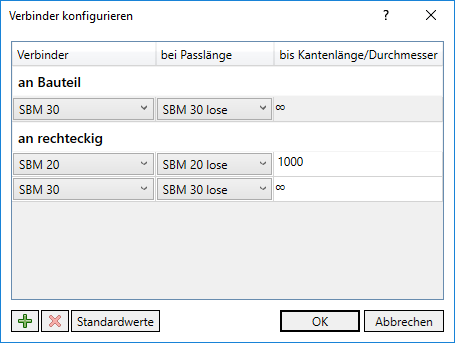

Details zu Verbinder konfigurieren

Informationen zum Dialog Verbinder konfigurieren im e-klimaX-Export.

In diesem Dialog konfigurieren Sie die Verbinder, die für Ihr Luftkanalsystem im e-klimaX-Export verwendet und mit exportiert werden.

Sie befinden sich hier:

Projekt-Tab ➤ Disziplinen ... ➤ Werk- und Montageplanung ➤ Analyse-Tab ➤ e-klimaX-Export ... ➤ Verbinder ...

oder

Projekt-Tab ➤ Disziplinen ... ➤ Modellaufmaß ➤ Analyse-Tab ➤ e-klimaX-Export ... ➤ Verbinder ...

Verbinder

In der Spalte Verbinder wählen Sie die Verbinderelemente für die Luftkanäle und Bauteile. Sie können Verbinder für Bauteile (an Bauteil) und rechteckige (an rechteckig) Luftkanäle konfigurieren.

bei Passlänge

Dropdown-Liste zur Auswahl von Verbindern für Kanäle mit zugewiesener Passlänge. Zur Auswahl stehen alle Verbinder aus dem Programm e-klimaX.

bis Kantenlänge

Gibt die Kantenlänge an, bis zu der ein Verbinder eingesetzt wird.

Zeile einfügen

Ein Klick auf den Button fügt unter einer markierten Zeile eine neue Zeile ein.

Zeile löschen

Ein Klick auf den Button löscht die markierte Zeile.

Standardwerte

Ein Klick auf den Button setzt alle Werte im Dialog wieder auf die Standardwerte zurück.
