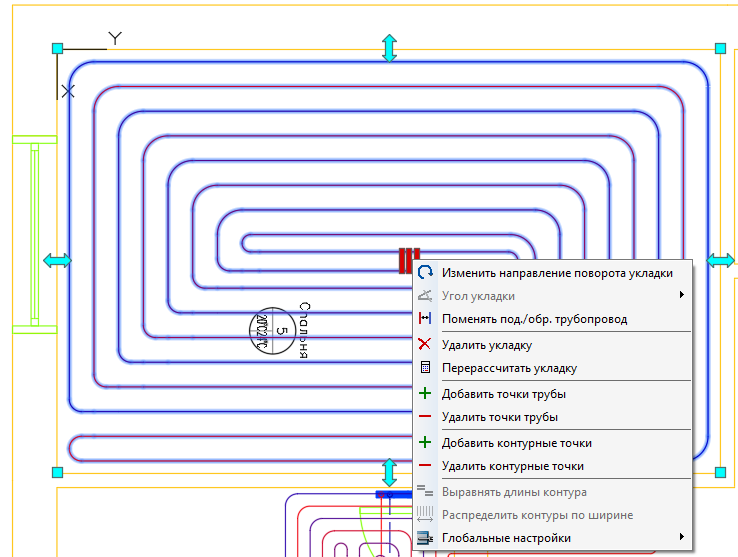

Подробнее о «Редактировать» (Панельное отопление/охлаждение)

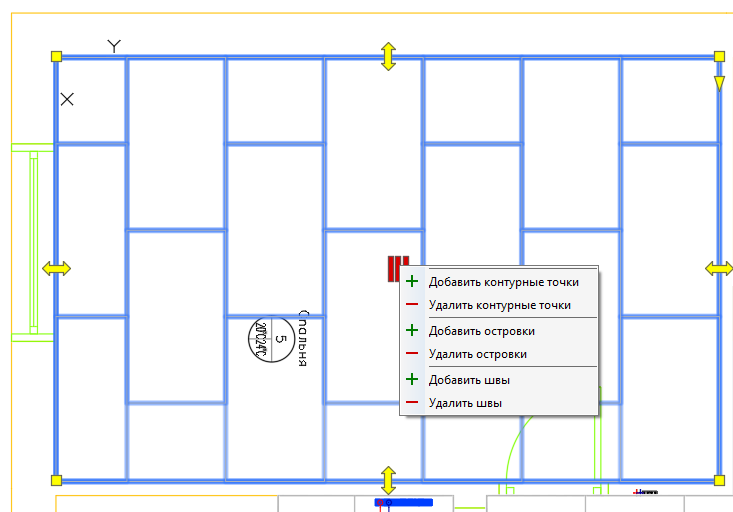

Добавить контурные точки <, Удалить контурные точки <

Позволяет добавлять дополнительные контурные точки для площадей укладки, а также удалять существующие точки. Путем добавления контурных точек в комбинации с функцией редактирования ручек можно индивидуально изменять площадь укладки.

Добавить островки <, Удалить островки <

Позволяет указывать свободные от укладки труб места в рамках площадей укладки, а также удалять такие места. Для того, чтобы островки были учтены при расположении отопительных контуров, эти контуры должны быть начерчены (заново).

Добавить швы <, Удалить швы <

В рамках площадей укладки позволяет указывать температурные швы, на которые будет ориентироваться укладка контуров. Эти швы делят площадь укладки на участки, каждому из которых соответствует собственный контур.

Позволяет равномерно распределить уже начерченные подводки и контурные зоны по всей ширине помещения.

Позволяет сделать длину начерченных подводок и контурных зон одинаковой, даже если они имеют различные шаги укладки.

Если для устранения пропусков в укладке, созданных во время выравнивания, требуется ручная корректировка, используйте опцию Учитывать шаг сетки для границ контура и выполните все необходимые ручные корректировки граничной области для получения выровненных длин контуров (см. описание Учитывать шаг сетки для границ контура).

Добавить точки труб <, Удалить точки труб <

Добавление и удаление точек трубы позволяет индивидуально редактировать укладку контуров вручную.

Команда Добавить точки трубы добавляет дополнительные участки укладки труб, которые автоматически соединяются с имеющимся контуром. Вы можете сначала удалить укладку, а затем заново начертить ее вручную. Для этой цели отображается вспомогательная сетка с половиной шага укладки и курсор получает соответствующую привязку.

с помощью команды Удалить точки трубы выберите две точки на трубопроводе, участок укладки между которыми должен быть удален. После удаления трубопровод между обоими точками автоматически будет снова замкнут. При выборе этой команды автоматически активируется объектная привязка для конечных точек.

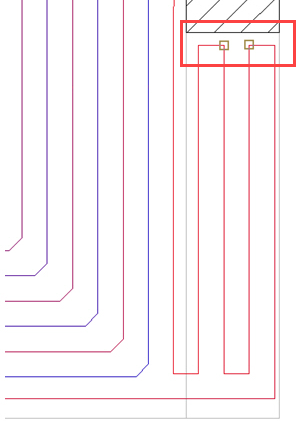

Выбор точек на трубопроводе

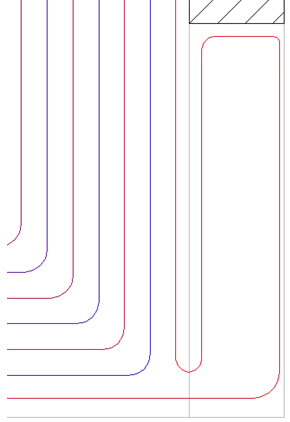

Результат после удаления

Поменять подающий/обратный трубопровод

Позволяет поменять местами присоединения к подающему и обратному трубопроводу. Присоединения сохранят свои позиции.

Удалить укладку <, Перерассчитать укладку <

Позволяет удалить внутреннюю укладку контура. При этом контур не будет полностью удален. С помощью функции Перерасчитать укладку контур будет рассчитан и начерчен заново.

Укладка удалена

Изменить направление поворота укладки

Позволяет изменять направление укладки труб в случае образца укладки «улиткой». При изменении направления вращения в начале может образоваться петля. Присоединения подающего и обратного трубопроводов сохранят свои позиции.

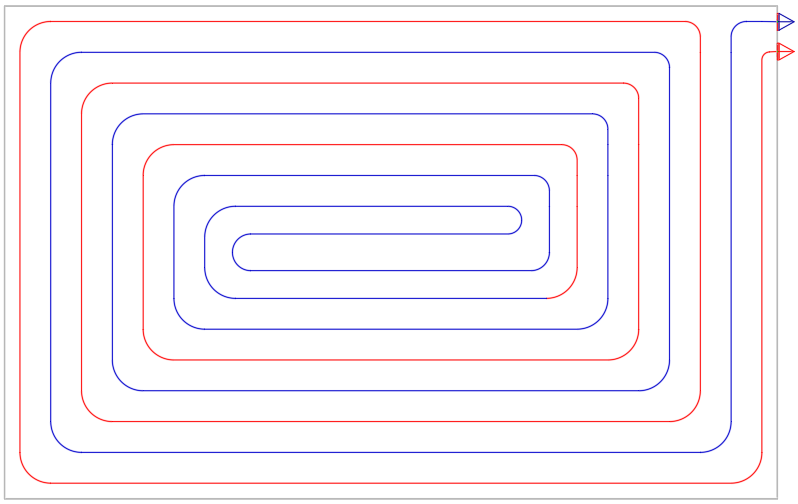

Исходное состояние

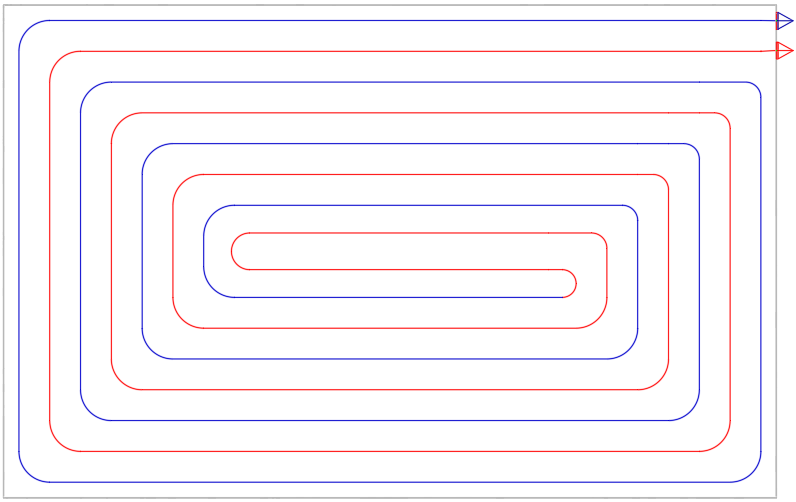

Направление вращения изменено

Угол укладки

При использовании образца укладки Меандр («змейкой») позволяет задавать угол укладки. На выбор предлагаются 0°, 45°, 90°,135°, 180°, 225°, 270° и 315°. Подключение подающего и обратного трубопроводов сохранят их позиции при изменении угла укладки.

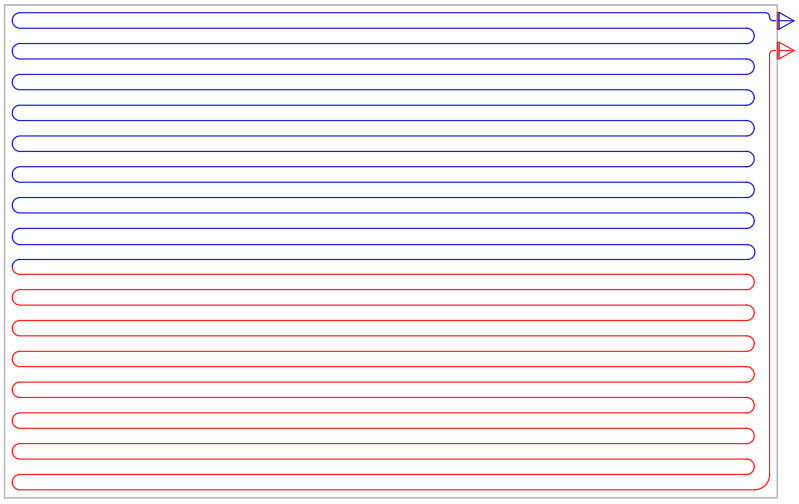

Исходное состояние (0°)

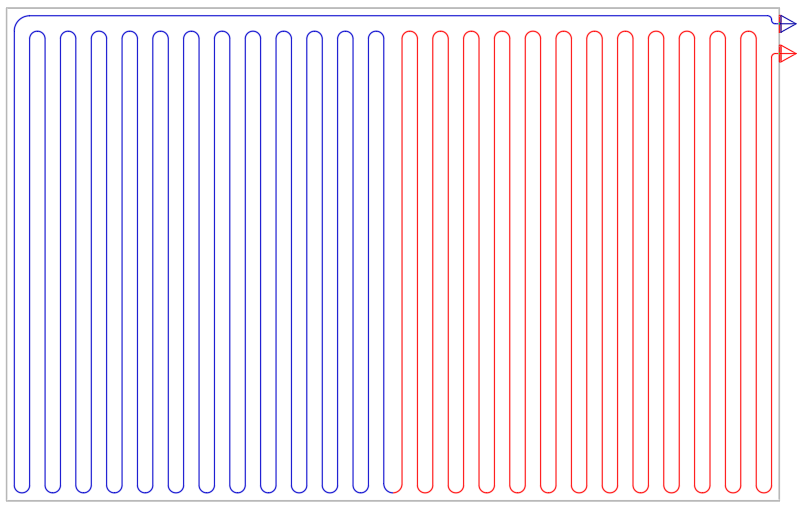

Угол укладки 90°

Добавить контурные точки, Удалить контурные точки

Добавление и удаление контурных точек позволяет дополнительно редактировать площадь контура, чтобы, например, освободить какую-либо ее часть. Укладка труб при этом корректируется автоматически.

Выравнять длины контура

Позволяет сделать длину начерченных подводок и контурных зон одинаковой, даже если они имеют различные шаги укладки.

Если для устранения пропусков в укладке, созданных во время выравнивания, требуется ручная корректировка, используйте опцию Учитывать шаг сетки для границ контура и выполните все необходимые ручные корректировки граничной области для получения выровненных длин контуров (см. описание Учитывать шаг сетки для границ контура).

Распределить контуры по ширине

Позволяет равномерно распределить уже начерченные подводки и контурные зоны по всей ширине помещения.

Глобальные настройки

Позволяет задавать различные глобальные настройки относительно графического представления и использования помощи при черчении.

Детальное отобразить укладку труб

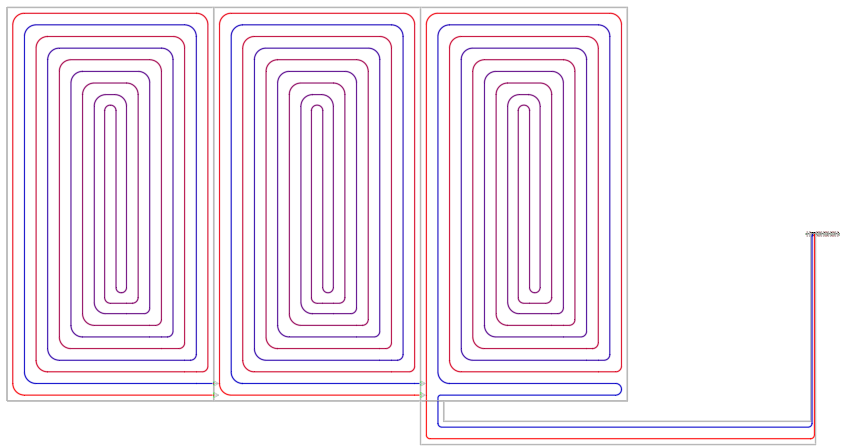

Активировано: отопительные и холодильные контуры будут представлены подробно и вы сможете, например, сразу видеть образец укладки контуров. Эта настройка действительна для всех контуров на чертеже.

Деактивировано: отопительные и холодильные контуры будут представлены в сокращенном виде, то есть внутренняя укладка будет не видна. Таким образом можно ускорить производительность. Эта настройка действительна для всех контуров на чертеже.

Отобразить укладку труб с градацией цвета

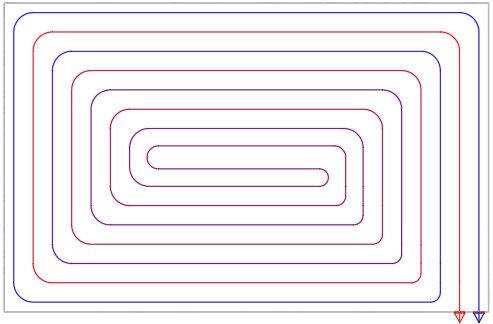

Активировано: отопительные и холодильные контуры будут представлены с цветовым переходом, от красного до фиолетового и синего. Эта настройка действительна для всех контуров на чертеже.

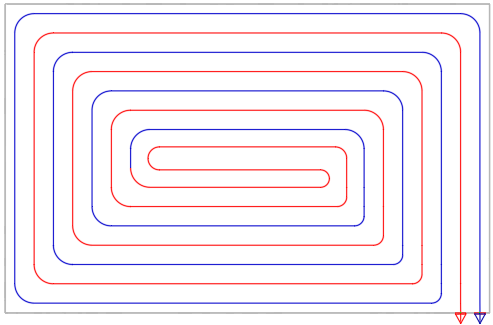

Деактивировано: отопительные и холодильные контуры будут представлены без цветового перехода. Эта настройка действительна для всех контуров на чертеже.

Отображение стрелок соединения

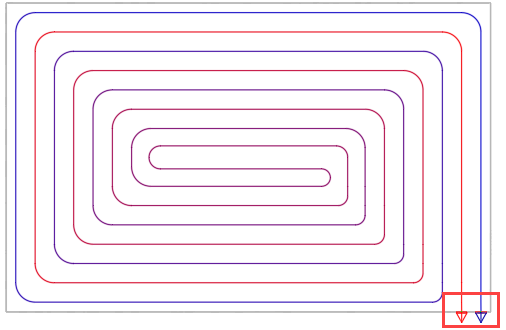

Активировано: отопительные и холодильные контуры будут представлены со стрелками присоединения. Эта настройка действительна для всех контуров на чертеже.

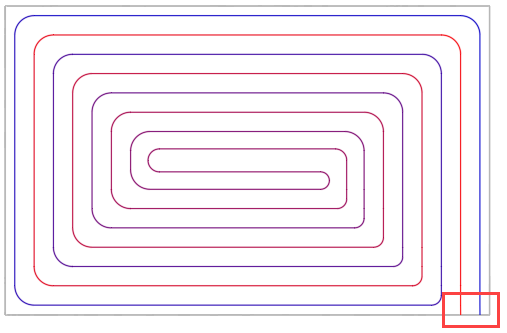

Деактивировано: отопительные и холодильные контуры будут представлены без стрелок присоединения. Эта настройка действительна для всех контуров на чертеже.

Использовать альтернативные макеты

При сочетании определенной формы помещения и некоторых настроек расчета укладки может случиться так, что графическое представление контуров будет отображаться некорректно. В таких случаях активируйте альтернативный макет, чтобы исправить представление. Эта настройка влияет только на макет укладки контура, в контекстном меню которого она активирована.

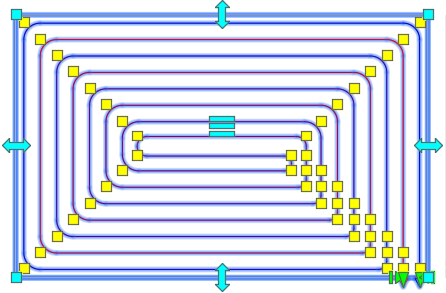

Показать ручки на трубопроводах

Начерченные трубопроводы отопительных или холодильных контуров можно отредактировать вручную, если это необходимо. Для этого полезно включить отображение «ручек» на трубопроводах (маленьких желтых квадратиков). С их помощью можно индивидуально отредактировать прокладку труб.

Установить максимальное расстояние от стенки (..мм)

Позволяет изменять максимальное расстояние от стены (расстояние от трубы до края площадей контуров). По умолчанию в качестве этого расстояния принимается половина шага укладки. Если вы желаете другое максимальное расстояние от стены, то после выбора этой опции введите нужное значение в командную строку.

Учитывать шаг сетки для границ контура

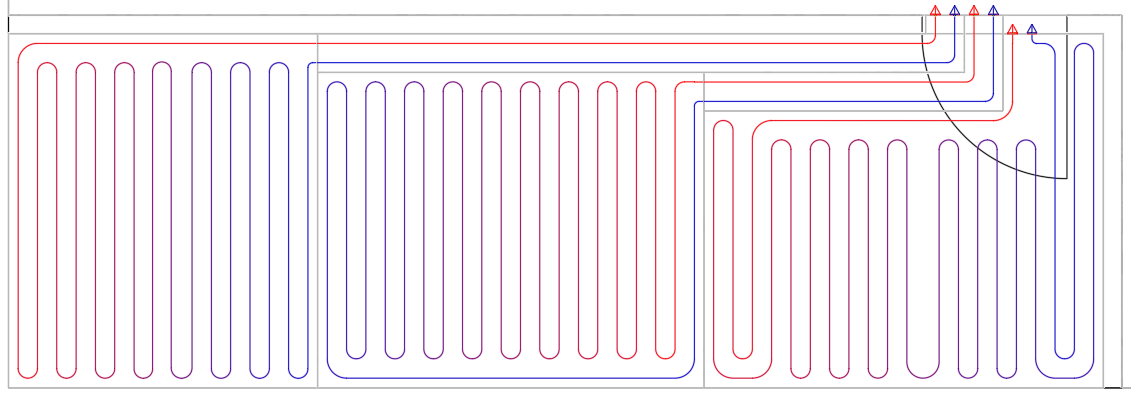

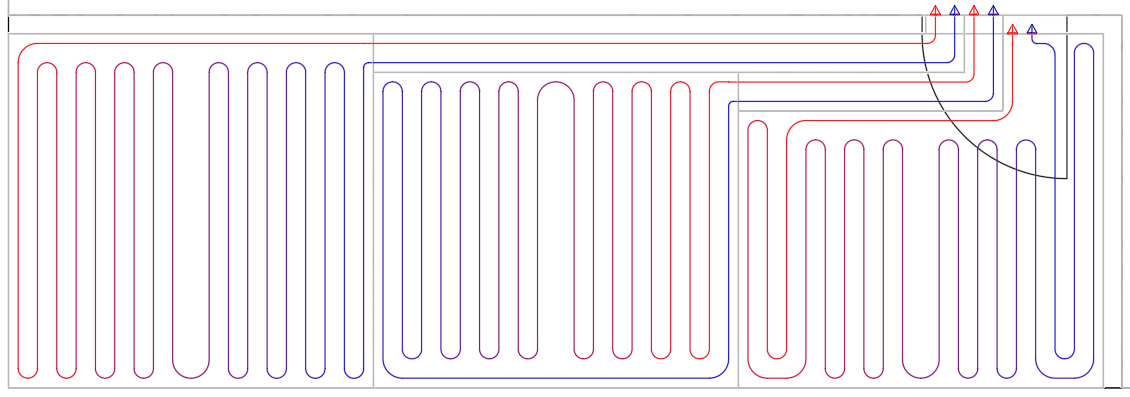

При сравнении длин контуров может случиться так, что ввиду размеров помещения и выбранного шага укладки в ней возникают пропуски, так как остаточная площадь недостаточна для очередной петли трубопровода. Такие пропуски, как правило, возникают в середине помещения и особенно хорошо видны при способе укладки «Меандр» («змейкой»).

Вы можете учитывать шаги укладки в контурных зонах при определении их размеров и минимизировать пропуски, активировав опцию Учитывать шаг сетки для границ контура перед уравниванием длин контуров. Таким образом при уравнивании будет учитываться шаг сетки, чтобы возникало как можно меньше пропусков. Теперь, если вы снова выполните уравнивание длин контуров, то они будут уложены с учетом шага укладки. На последнем контуре шаг укладки соблюден не будет. Таким образом возможно, что в центре последнего контура появится пропуск, который можно исправить, изменяя край области с помощью ручек.

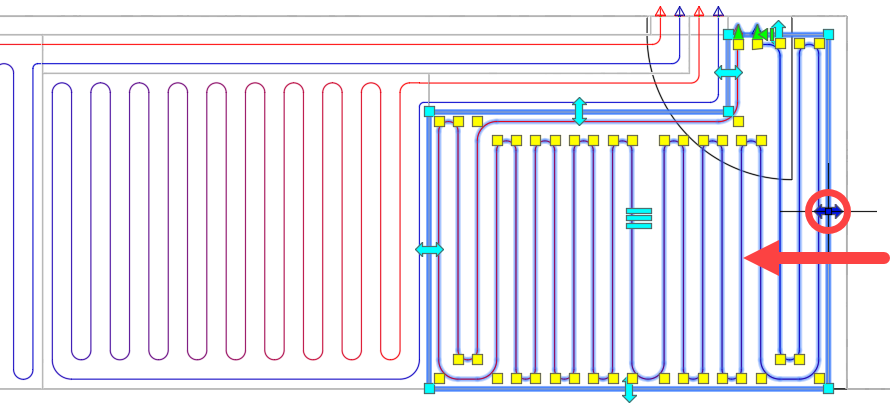

Такие пропуски можно исправить при помощи ручек. Для этого нажмите на соответствующую ручку и переместите границу контура, удерживая кнопку мыши. Если опция Учитывать шаг сетки для границ контура активирована, то граница контура будет перемещаться только по сетке.

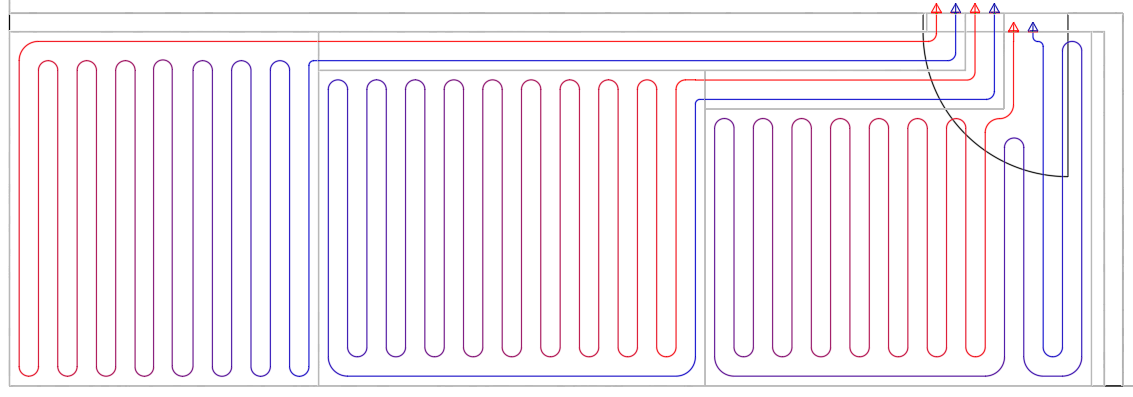

После такой ручной настройки пропуск последнего контура был закрыт путем перемещения границы контура немного вглубь помещения.

Использование опции Учитывать шаг сетки для границ контура может привести к тому, что зоны неоптимально покрывают всю площадь помещения и длины контуров не могут быть оптимально уравнены, поскольку шаги при редактировании с помощью ручек достаточно большие.

Удерживая нажатой клавишу CTRL при редактировании ручек, активированный в настоящий момент режим можно временно отключить. Если сетка была отключена, то при удерживании клавиши CTRL она включается, и наоборот. Таким образом можно выполнять редактирование в обоих режимах одновременно.
