We wijden aparte artikelen aan twee van de belangrijkste nieuwtjes: De feature genaamd "Fabrication" (blogartikel "Fabricage of Ontwerp 3D?") en de "Scheme Converter" (blogartikel "Werk slim, niet hard!"). Beide zijn echt spannende innovaties die zeker een glimlach zullen toveren op de gezichten van onze bestaande klanten en degenen die klant willen worden.
Niet minder spannend zijn echter de andere innovaties die deze releases met zich meebrengen. Sommige daarvan kunnen uw werk zo sterk vereenvoudigen dat u nooit meer zonder zult willen. Als voorbeeld van de reeks innovaties wil ik graag mijn twee persoonlijke favoriete functies presenteren.
Revit-TGA 2 AVA Hebt u ooit geprobeerd een quantity take-off te extraheren uit Revit MEP-modellen die rechtstreeks in de software kan worden verwerkt voor aanbesteding, gunning en facturering? Wij wel! Omdat we de vraag wilden beantwoorden wat we kunnen doen om een modelgebaseerde quantity take-off beter af te stemmen op de workflow van aanbesteding, gunning en facturering, hebben we het huidige softwarelandschap verkend. Onze evaluatie van de workflows leverde een nogal gemengd resultaat op: beginnend bij de snelheid van het proces, via de werklast en de kwaliteit van de resultaten, en eindigend met "werkt helemaal niet", konden de - meestal op IFC gebaseerde - workflows ons niet overtuigen. Bijgevolg moesten we tot de conclusie komen dat er nog geen enkele workflow is die echt goed werkt.
Het proces - of de omweg - via een IFC-uitwisselingsbestand ligt natuurlijk voor de hand, althans in de Open BIM-workflow. Dat de bepaalde hoeveelheden bovendien in een IFC-viewer in de software worden gevisualiseerd, is een neveneffect. Toch zijn er zeker weinig Revit-gebruikers die "met één druk op de knop" een correcte quantity take-off uit hun model kunnen genereren. Omgekeerd zijn er nauwelijks kostenramers die met een IFC-model ad hoc een aanbestedingsklare quantity take-off uit hun aanbestedingssoftware kunnen halen. Zelfs als het IFC-model door de planner is geëxporteerd op een manier die "geschikt is voor quantity take-off", wil een calculator de bijbehorende quantity take-offs uit een IFC-model echt gebruiken om de plausibiliteit van de hoeveelheden in de viewer visueel te controleren?
Dit zal voor niemand een nieuwe favoriete taak zijn, vooral omdat het veel tijd kost. Onze ervaring en de uitwisseling met gebruikers en kostenramers hebben ons ertoe gebracht om zelf een oplossing te ontwikkelen die geen extra werklast oplevert voor onze gebruikers. Hiervoor hebben we eerst gekeken naar het gewenste resultaat en daarna naar de taak zelf, want uiteindelijk heeft software voor aanbesteding, gunning en facturering in het BIM-tijdperk geen IFC-modellen nodig, maar vooral een betrouwbare quantity take-off uit het CAD-model, uiteraard conform de Regeling Aanbesteding Bouw en Contracten en bepaald volgens de bijbehorende richtlijnen. Het beproefde GAEB-formaat (XML), waar alle relevante programma's al jaren mee overweg kunnen, is ideaal voor het overbrengen van deze lijst.
De uitdaging was om de gebruiker in staat te stellen met zo weinig mogelijk inspanning betrouwbare hoeveelheden te bepalen.
Waarbij de eisen "geringe inspanning" en "betrouwbaarheid" in eerste instantie tegengesteld lijken, zeker als de Revit-modellen families van derden of zelfgemaakte families bevatten. De sleutel ligt hier enerzijds in de classificatie van componenten, die een integraal onderdeel is van het LINEAR Desktop framework. Als u weet welke componenten aan welke subservices moeten worden toegewezen, is er al veel gewonnen. Aangezien de informatie voor het genereren van de dienstbeschrijving of zelfs voor de indeling in kostengroepen in een groot aantal parameters beschikbaar kan zijn, is ook een gemakkelijk configureerbaar gebruik van deze modelparameters noodzakelijk.
De oplossing bestaat daarom uit een dialoog voor een hoeveelheidsafname die de configuratie van de parameters mogelijk maakt en tegelijkertijd elke aanpassing in het resultaat op een onmiddellijk begrijpelijke manier presenteert.
De initiële inspanning voor de parameterconfiguratie blijft beheersbaar, ook omdat LINEAR al suggesties doet voor de parameterinstellingen voor afzonderlijke deeldiensten. Zo is zelfs voor het eerste model niet veel inspanning vereist. Voor verdere modellen wordt de inspanning tot nul gereduceerd als men telkens met een vergelijkbare reeks families werkt.
Voor deze eerste versie van de module "LINEAR Model Measurement" beperken wij ons in eerste instantie tot de ventilatiehandel. In de tussentijd wordt deze functie ontwikkeld voor de andere beroepen en bovendien voor de sleuf- en openingsplanning en zal u bereiken met de volgende functiepakketten.
Automatisch ander materiaal instellen in de schacht
Dit komt overeen met een van de verzoeken van gebruikers die herhaaldelijk zijn geuit. Niet absoluut noodzakelijk, maar nu al zeer nuttig! Want wat in het schema nog eenvoudig is, wordt in 3D-modellen zeer complex: namelijk de definitie van verschillende materialen voor kelder-, stijg- en etagebuizen door handmatig het materiaal aan de getekende buizen toe te wijzen. Dit verandert met V23.2, omdat het programma nu de toewijzing in grote delen kan automatiseren.

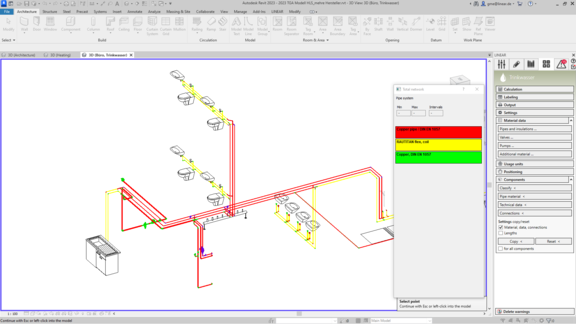

Voor systemen die zijn gepland in Revit of met de LINEAR Design 3D-familie onder AutoCAD, kunnen de netwerkberekeningen nu de materiaalinformatie van de gebruikte leidingen/producten overnemen en toewijzen aan de leidingsystemen van de netwerkberekeningen. Als u uw ontwerp echter uitvoert met neutrale materialen, bijvoorbeeld om de neutraliteit in het model te behouden, of omdat u de netwerken ontwerpt met de single-line methode, blijft de taak van handmatige toewijzing bestaan.
Hier biedt de nieuwe topologiedetectie een oplossing. De berekeningen herkennen automatisch de gebieden van (hoofd)distributie, schacht/leidingloop en etage/aansluitleiding in het geplande systeem. Dit werkt in alle soorten netwerken, ongeacht of het gaat om een schema, een 2D plattegrond of een 3D-model.

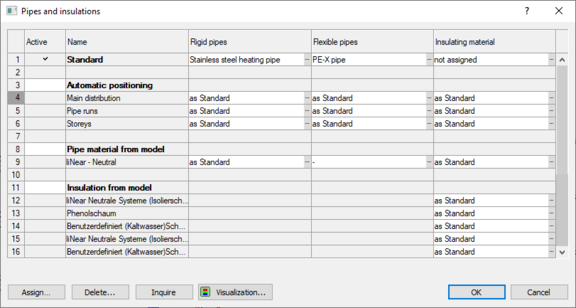

Na detectie van de topologie bieden de berekeningen nu altijd ten minste drie automatisch gegenereerde ingangen in de materiaaltabel, die overeenkomen met de gedetecteerde gebieden. In drinkwaterleidingnetwerken wordt een verdere onderverdeling gemaakt in warm en koud water, aangezien de isolatie in beide gevallen anders zal zijn.
Als u dus verschillende materialen in de gebieden wilt gebruiken, hoeft u alleen maar de gewenste materialen voor leidingen en isolatie in de tabel in te voeren. De juiste materialen zullen dan worden gebruikt bij het dimensioneren van de leidingen en de isolatie. Ook de materialen voor het maken van verwarmings- en sanitaire aansluitingen worden - afhankelijk van de leidingtypen en de inbouwsituatie - bepaald en in de materiaaluitvoer opgenomen. De handmatige toewijzing kan uiteraard gewoon worden uitgevoerd en geldt ook als het automatische proces iets anders zou bepalen.
Last but not least is met deze wijziging de beperking tot "Eén buizenfabrikant (+ elk neutraal materiaal) per netwerk" opgeheven. U kunt dus voor elke invoer in het materiaaldialoogvenster een andere fabrikant opgeven.
Zoals u hier kon lezen, duurt het soms wat langer voordat suggesties van klanten kunnen worden omgezet in realiteit. Maar dit gebeurt regelmatig. Deze suggestie is slechts een van de vele die met de twee feature packs gerealiseerd zullen worden. Ik wil u aanmoedigen om ons uw ideeën en suggesties voor verbetering te blijven toesturen - in een nieuw formaat: Het"Ideeënkanaal". Het grote voordeel van dit formaat is dat u kunt stemmen op reeds bestaande ideeën en op uw beurt uw eigen ideeën in stemming kunt brengen. Zo kunnen uw ideeën snel aan gewicht winnen.
