"Vertel me wie je bent. Dan weet ik wat ik je moet vragen."

Dit is min of meer hoe programma's werken die BIM-modelgegevens kunnen analyseren. En in het ideale geval weten alle verschillende elementen precies wat ze zijn door middel van duidelijk toegewezen elementklassen. Zo kun je de circuitlengte en leidingdiameter van het stralingscircuit opvragen, maar ook de instellingen voor het hydraulisch balanceren van de radiatorkraan.


Sinds het maken van driedimensionale gebouwmodellen met behulp van platforms als Revit of AutoCAD gemeengoed is geworden bij planningsbureaus, en de voordelen van 3D-planning nu op grote schaal zijn overgenomen in de bouwtechniek, wordt de "I" in BIM steeds relevanter, als verwijzing naar de informatie die een model en de elementen ervan kunnen of moeten bevatten.

Hoewel het geweldig is om visualisaties te genereren en botsingen te vermijden, is een cruciaal aspect van samenwerking en naadloos gebruik van BIM-modellen natuurlijk het koppelen van elementen met gegevens die voor verschillende toepassingen kunnen worden gebruikt.

Anders dan in het geval van architectuur, waar veel nuttige informatie kan worden geëxtraheerd door te tellen of materiaalspecificaties te gebruiken in combinatie met lengte-, oppervlakte- of volumegegevens voor relatief weinig categorieën, profiteren de elementen in een MEP-model veel minder van hun geometrische gegevens. Helaas leveren aansluitdiameter en installielengte alleen niet veel bruikbare informatie op.

Ze zijn afhankelijk van gegevens zoals capaciteit, debiet, toepassingsgebied, enz. die als metadata worden geleverd.


Dus waar zit het probleem?
Om te bepalen welke gegevens relevant zijn voor elk element, is een nauwkeurige classificatie van de elementen essentieel. Het is bekend hoe classificatiesystemen moeten worden opgebouwd om te kunnen afleiden welke informatie een element kan leveren op basis van een toegewezen klasse. Tenminste, in theorie.

Wat staat de praktische toepassing dan in de weg?

1. gebrek aan duidelijke identificatie
De Revit categorieën zijn niet geschikt voor deze doeleinden. In AutoCAD ontbreekt deze benadering volledig voor MEP-elementen. Zelfs in het bekende IFC-formaat (Industry Foundation Classes) zijn er hiaten in de definitie.

Het toewijzen van de juiste elementklasse is essentieel voor de juiste attributie (zoals hierboven vermeld), wat de toewijzing van gegevensvelden met formaatspecificaties betekent.

Dit brengt nog meer uitdagingen met zich mee: Property sets moeten vooraf worden gedefinieerd voor elke elementklasse, waarbij de attributen die relevant zijn voor elk element worden gespecificeerd.

2. als het gaat om pijpfittingen, bespreken we meestal diameters en weerstandscoëfficiënten, terwijl het bij een pomp meer gaat om curvegegevens voor de relatie tussen opvoerhoogte en debiet.

Als we bedenken dat we het alleen al in de MEP-sector over bijna 200 verschillende elementklassen hebben, wordt al snel duidelijk hoeveel moeite het kost: het definiëren van eigenschappensets voor 200 elementklassen, mogelijk zelfs ingedeeld naar planningsfase (bijv. voorlopige planning, ontwerpplanning, uitvoeringsplanning), is haalbaar. Het lijkt echter zo'n onaantrekkelijke taak dat het nog niet heeft geleid tot significante praktische oplossingen.

3. en als de definitie uiteindelijk geïsoleerd voor één planbureau wordt gemaakt, gaat het voordeel van naadloos gebruik door alle projectbetrokkenen verloren.
Je kunt natuurlijk handmatig een identiteit aan elementen toekennen of mapping tabellen gebruiken. Maar dat kan alleen een workaround zijn - niet onze standaard. Er zijn al vele benaderingen geweest. De basisprincipes van hoe dit kan werken zijn al lang duidelijk. De uitdaging is niet een gebrek aan concepten of beschrijvingen, maar eerder de praktische implementatie ervan.

BIM-conform werken "by design"
Deze praktische hindernissen vormden het uitgangspunt voor onze overwegingen bij LINEAR om een classificatiesysteem te definiëren op basis van zowel IFC (functie) als kostengroepen (domein of vak) dat voldoet aan de eisen van de gebouwentechniek en dat direct kan worden gebruikt met onze oplossingen voor Revit en AutoCAD.

In combinatie met de voorgedefinieerde eigenschappensets kunt u vanaf het begin BIM-conform werken zonder u in de details te hoeven verdiepen.

Dit MepClasses-systeem vormt een gemeenschappelijke gegevensbasis voor alle modules van onze oplossingen, waardoor talloze gegevens automatisch op een gestructureerde en machineleesbare manier kunnen worden toegewezen en up-to-date gehouden tijdens het maken van het model of na de berekening.


Domain.Function.Class
De MepClasses-hiërarchie heeft altijd 3 niveaus:

1. Domain
Dit vat de verschillende vakgebieden samen:

  • Luchtbehandeling (Ventilatie)
  • Elektrisch
  • FireSafety (Brandbeveiliging)
  • Gas
  • Thermisch (verwarming/koeling)
  • Water (drinkwater/afvoer)
  • Overige


2. functie
In het tweede classificatieniveau worden objecten met vergelijkbare functies gegroepeerd, zoals voor het domein Thermisch (verwarming/koeling), waar expansievaten en terugslagkleppen beide te vinden zijn onder Veiligheid (veiligheidsapparaat). De functie is daarom Veiligheid.


3. klasse
Tot slot wordt de objectklasse gedefinieerd, een specifiek type van de FUNCTIE. Voor de functie Veiligheid kunnen dit terugslagkleppen, expansievaten, laagwaterafsluiters of maximumdrukbegrenzers zijn.

Eigenschappenreeksen
Met de installatie van LINEAR Solutions is voor elke afzonderlijke objectklasse een voorgedefinieerde eigenschappenset beschikbaar. Wat meestal in een modelontwikkelingsmatrix wordt gedefinieerd, wordt hier in de praktijk gebracht, namelijk welke gegevens in welk stadium van het planningsproces worden verwacht.

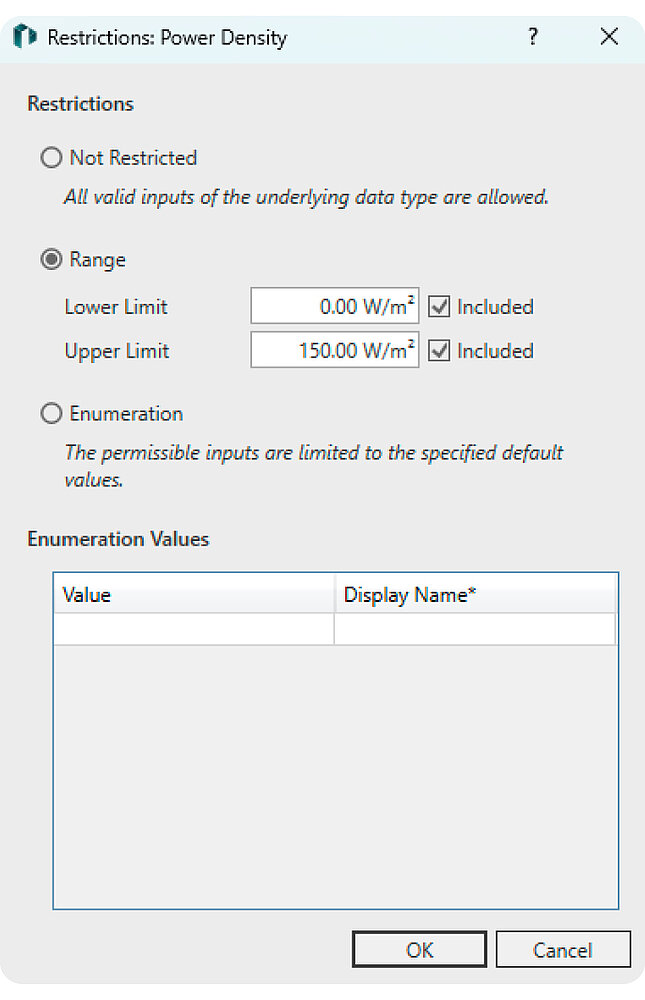

Dit wordt eenvoudig gedefinieerd in de LINEAR-oplossingen, inclusief gegevenstype (d.w.z. geheel getal, drijvende komma, tekst, enz.) en waardebereik of plausibiliteitscontrole.

Dit betekent dat de kwaliteit van de gegevens tijdens de invoer kan worden gevalideerd en op elk moment eenvoudig kan worden gecontroleerd en gecorrigeerd of aangevuld voor het hele model.

Een bouwmodel verrijkt met machineleesbare gegevens maakt talloze geautomatiseerde evaluaties mogelijk.


Voorbeelden:

  • Lijsten van regelkleppen met instelwaarden
  • Lijsten van componenten van specifieke fabrikanten
  • Lijsten van componenten waarvan het onderhoud binnen een bepaalde periode valt

Uiteraard moeten de meegeleverde eigenschappensets worden beschouwd als suggesties. Ze kunnen op elk moment worden uitgebreid met uw eigen gegevens en kunnen worden toegewezen aan individuele of meerdere elementklassen tegelijk.

Met versie 25.0 biedt LINEAR Solutions een krachtige set functies om de dataverwerking in het model eenvoudig te houden en tegelijkertijd de datakwaliteit te verhogen:

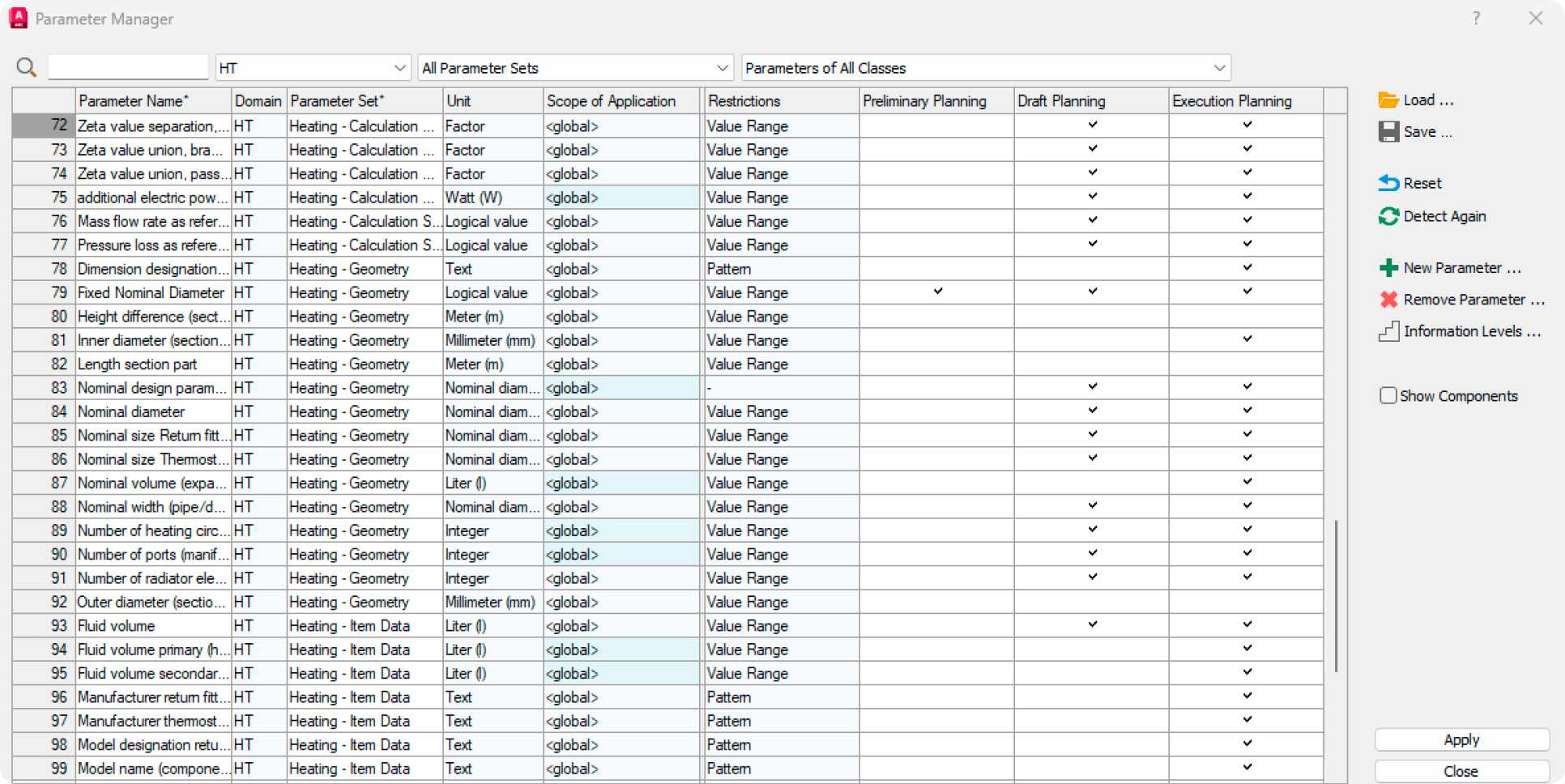

1. Parameter manager
Parameters definiëren, toewijzen, vertalen,
aanleren,
enz.

2. classificatie
Inhoud van derden classificeren,
handmatig verschillende
lementklassen toewijzen

3. informatieniveaus
Definieer en benoem informatieniveaus
(bijv. voorlopige planning (LOIN 100),
ontwerpplanning (LOIN 200) of uitvoering
planning (LOIN 300)).

4. elementklassen en eigenschappensets
Stel eigenschappensets samen met
parameters en wijs
elementklassen toe.

5. elementlijsten (Revit) of componentlijsten
(AutoCAD)

Krachtige evaluatie en testen van alle gegevens
in het model, inclusief

Met deze mogelijkheden in onze software hopen we breder gebruik te kunnen maken van de waardevolle gegevens die tijdens het planningsproces met het model worden verzameld.

Opgezet als een open, vrij te gebruiken classificatiesysteem specifiek voor het gebied van bouwtechnologie, nodigen we zowel makers van inhoud als upstream- en downstream-gebruikers van dergelijke gegevens uit om praktisch gebruik te maken van MepClasses om te helpen de volgende belangrijke stap te zetten op weg naar digitalisering in de dagelijkse planning. Voor Revit-families is het voldoende om de elementklasse in het formaat Domain.Function.Class te specificeren in een gedeelde parameter van het type Text met de naam MepClassification.

Een eenvoudige maatregel met een grote impact voor gebruikers.

We zijn ervan overtuigd dat we een goede basis bieden voor (meer) digitale samenwerking en zullen op dit gebied nauw met u - onze klanten en onze partnerbedrijven - blijven samenwerken.
