Al vele jaren biedt LINEAR Solutions een bijna complete oplossing voor het ontwerpen en berekenen op het gebied van MEP planning. De focus heeft tot op heden altijd gelegen op de lucht- en water gerelateerde trades. Bijkomende features, zoals de vele gebruiksvriendelijke functionaliteiten voor het ontwerpen met Revit en de sterke ondersteuning voor BIM-conforme planningsprocessen, wekten steeds meer de interesse van diegenen wiens specialisaties voorheen niet ondersteund werden in LINEAR Solutions. Vooral in geïntegreerde of algemene planningsbureaus, waar het personeel dat verantwoordelijk is voor de verschillende vakgebieden nauwer samenwerkt, kregen teams die onze LINEAR Desktop gebruikten steeds meer interesse van de planners die verantwoordelijk zijn voor het elektrotechnische vakgebied. Als gevolg daarvan kregen we steeds vaker de vraag om ook overeenkomstige workflows voor elektrische systemen te integreren.
Met versie 24.3, die in juli werd uitgebracht, hebben we aan dit verzoek voldaan en voor het eerst LINEAR Desktop Electrical geïntroduceerd. Zoals in elk van onze Desktop applicaties, hebben we natuurlijk ook de verschillende basisfuncties geïntegreerd. Daarnaast biedt Desktop Electrical specifieke tools waarmee vakspecifieke componenten, zoals schakelaars, stopcontacten en kabeltracés, eenvoudig geplaatst kunnen worden. Voor het berekenen van elektrische systemen hebben we de samenwerking tussen LINEAR en ETAP (voorheen Alpi) geïntensiveerd, zodat de modellen die met Desktop Electrical worden gemaakt naadloos kunnen worden doorgerekend met ETAP Caneco.
Versie 24.3 is nog maar het begin als het gaat om het plannen van elektrische systemen. Hieronder willen we echter nader ingaan op wat er al mogelijk is met deze release.
Wat houdt het in?
Zoals gezegd bieden de producten uit onze Desktop-familie een groot aantal handige functies die ondersteuning bieden tijdens het hele planningsproces. Voorbeelden hiervan zijn het gebruik van het Control Board met handige view control enweergavebeheer en het snel en eenvoudig maken van doorsnedes of een 3D-selectiekader. Dit zijn functies die gebruikers waarschijnlijk al vanzelfsprekend vinden in hun dagelijks gebruik van LINEAR. In overleg met elektrotechnische experts werd echter al snel duidelijk dat dergelijke functies volledig ontbraken in hun dagelijkse werk. Als we nu ruwweg een planningsproces in kaart brengen met behulp van de tools die beschikbaar zijn in de LINEAR Desktop, dan zien we dat de eerste releaseversie al een groot aantal planningsfasen afdekt met features uit Desktop Electrical. We zullen nu een aantal van deze functies nader bekijken.
Buis- en kabeltracéconcept
Laten we beginnen in de vroege planningsfasen: de benodigde ruimte voor kabelgoten en grote componenten, zoals in apparatuurruimten, moet worden gedefinieerd en gecoördineerd. Met de workflow voor leiding- en kabeltracés bieden we een functie waarmee contouren van leiding- en kabeltracés in de vorm van plaatsaanduidingen kunnen worden doorgegeven aan anderen die betrokken zijn bij het planningsproces. Wanneer smalle doorgangen worden geïdentificeerd, kunnen doorsneden voor leiding- en kabeltracés al volledig worden gespecificeerd. Dit maakt het mogelijk om in een vroeg stadium te bepalen of de beschikbare ruimte voldoende is of dat er meer ruimte nodig is voor technologie op centrale locaties.
Zelfs in dit stadium kunt u geschikte servicetypes toewijzen aan de kabelgoten in gedetailleerde doorsneden. Bij de overgang naar de volgende planningsfase kunnen individuele kabelgoten automatisch worden gegenereerd uit de kabelroutingelementen. De kabelgeleiding kan dus gemakkelijk worden verfijnd zonder dat de volledige route een tweede keer moet worden gemodelleerd.
Servicetypes
Servicetypes zijn bijvoorbeeld nodig om de bijbehorende routing in de berekening met Caneco te vergemakkelijken. Bij gebruik van het servicetypebeheer van LINEAR wordt de naam van de verdieping waarin de kabelgoot zich bevindt automatisch toegevoegd aan de servicetypes van de kabelgoten. Dit zorgt voor de juiste toewijzing tussen schakelapparatuur, toestellen en kabeltracé voor de berekening.
Coördinatie met andere vakgebieden
Het doel van een goede planning is om zo goed mogelijk te voldoen aan alle vereisten voor de bouw van een gebouw vanuit verschillende perspectieven. Dit resulteert vaak in tegenstrijdige doelen die moeten worden opgelost. Veel constructieve problemen kunnen worden opgelost door vroegtijdige coördinatie tussen de betrokken partijen. De LINEAR Desktop biedt hiervoor veel handige functies, die steeds vaker worden gebruikt voor ontwerp- en uitvoeringsplanning.
Met behulp van de LINEAR Collision Check kunnen alle trades of systemen gecontroleerd worden op botsingen. Hierbij kan ook rekening worden gehouden met schade aan bedienings- en assemblagegebieden. Botsingen die vaak voorkomen, bijvoorbeeld tussen verwarmingsbuizen en ELT-kabeltrajecten, kunnen dan eenvoudig worden opgelost met de opdracht "Cable Offset" door de kabelgoot om de verwarmingsbuizen heen te leiden.
Verdere botsingen ontstaan natuurlijk telkens wanneer de constructie van het gebouw en de leidingen of kabels elkaar overlappen. Als deze statisch relevant zijn, moeten ze op zijn minst worden goedgekeurd door de bouwkundig ingenieurs en architecten die verantwoordelijk zijn voor het gebouw. Hiervoor bieden we een geïntegreerde workflow met onze openingsplanning. Voorzieningen voor vides kunnen worden gebruikt om automatisch openingsvoorstellen te maken en deze vervolgens te communiceren via de open BCF-standaard (BIM Collaboration Format). De ontvangende partij hoeft geen gebruik te maken van een LINEAR Desktop. De gratis LINEAR Void Manager kan worden gebruikt om de voorstellen in het model te importeren en te accepteren of af te wijzen. Deze classificatie, inclusief eventuele opmerkingen over afgekeurde openingen, wordt vervolgens via BCF teruggekoppeld naar het betreffende specialistische planningsteam. Indien nodig wordt de kabelroutering gecorrigeerd en gaan de aangepaste openingsvoorstellen een nieuwe coördinatielus in.
Het Desktop-gedeelte "Issues and Tasks" ondersteunt u bij het beheer van alle berichten met betrekking tot openingen of van andere LINEAR-modules zoals de botsingscontrole, de modelcontrole of de berekeningen. Hier kunnen alle onderwerpen die coördinatie vereisen op één plaats worden beheerd en in het model worden geïntegreerd.
Bibliotheek
Op het tabblad Bibliotheek kunt u eenvoudig al uw Revit-families beheren en gebruiken. Naast de standaard LINEAR-inhoud kunt u ook naadloos uw eigen inhoud integreren door deze te structureren in disciplines, projecten en locaties.
Met Desktop Electrical V24.3 wordt een selectie van neutrale opbouw- en inbouwinstallaties meegeleverd. Deze worden tijdens de individuele plaatsing automatisch in een inbouwframe geplaatst. Onze nieuwe frame- en lijnconfigurators bieden een aanzienlijke tijdsbesparing bij het plaatsen van meerdere componenten.
Frameconfigurator
Met de frameconfigurator kun je combinaties van schakelaars, stopcontacten, thermostaten enz. samenstellen door ze eenvoudigweg te slepen en neer te zetten en ze direct op de gewenste plaats in het model te plaatsen. Ze kunnen ook gemakkelijk geïnstalleerd worden in raamkozijnen. Voor de plattegrondweergave worden de overeenkomstige symbolen direct correct gestapeld weergegeven. Hierdoor is het niet meer nodig om afstanden aan te passen of symbolen afzonderlijk te plaatsen.
Configurator voor installatielijnen

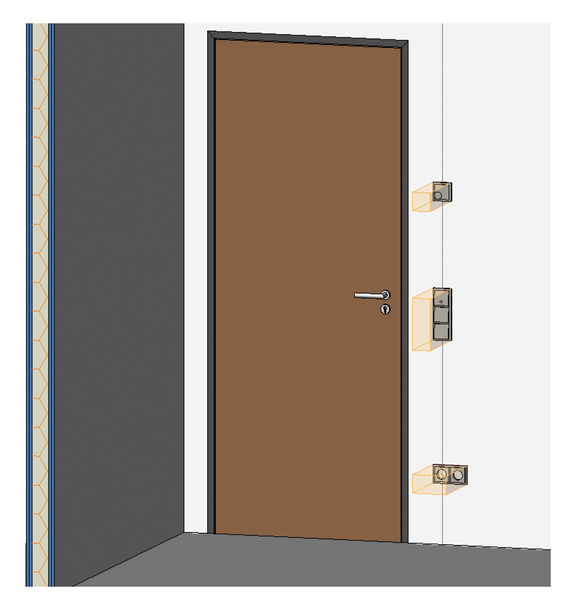

In de configurator voor installatieleidingen kun je ook installatieapparaten combineren met behulp van slepen en neerzetten. In deze configurator worden volledige installatielijnen tussen vloer en plafond echter gedefinieerd met verschillende hoogtes. Dit maakt het bijvoorbeeld eenvoudig om klassieke combinaties samen te stellen met drie installatieniveaus naast deuren.
- Kamerthermostaat 1.500 mm
- 1.050 mm Combinatie van 3 schakelaars
- 300 mm 3-voudig stopcontact, horizontaal uitgelijnd
Er wordt automatisch rekening gehouden met het standaard referentiepunt voor de plaatsingshoogte van het kozijn. Met de geselecteerde plaatsingsmodus 'Deur (binnen)' kan nu eenvoudig een deur worden geselecteerd en geplaatst. Hiervoor wordt de plaatsingslijn aan de kamerzijde tegenover het deurscharnier op de ingestelde afstand van het kozijn geplaatst. Als de ingestelde afstand achteraf moet worden gewijzigd, kan de geplaatste installatielijn eenvoudig langs het muuroppervlak worden verplaatst.
Voor meer flexibiliteit bij de plaatsing biedt de configurator verschillende extra plaatsingsmodi, bijvoorbeeld 'Deur (buiten)' of handmatige plaatsing op de dichtstbijzijnde rand. Een bijzonder efficiënte aanpak wordt geboden door de modus 'Room-Doors', die de plaatsing van identieke installatieregels meerdere keren automatiseert . Laten we bijvoorbeeld aannemen dat de eerder ingestelde configuratie moet worden gebruikt in elk kantoor langs een lange gang. Door simpelweg de relevante MEP-kamers in het model te selecteren, wordt er automatisch een installatielijn naast de deur in elke kamer geplaatst, rekening houdend met de ingestelde afstand.
De opdracht "Werksectie voor wand" is ideaal om het resultaat visueel te controleren. Selecteer gewoon een muurzijde en er wordt een werkgedeelte gemaakt dat doorloopt tot aan de aangrenzende muren en een snijdiepte heeft tot aan de achterkant van de muur. Eenvoudig en snel.
Classificatie volgens IFC en kostengroepen
De LINEAR Classificatie kan worden gebruikt om classificatieparameters toe te wijzen aan componenten en modelelementen. Op die manier kan de IFC-classificatie voor een compleet model eenvoudig worden uitgevoerd, wat de semantische kwaliteit van een IFC-export aanzienlijk verbetert. Kostengroepen zijn een ander voorbeeld van classificatiesystemen. Voor het opstellen van kostenramingen en -berekeningen kan een dergelijke structurering de kwaliteit van de kostenberekening aanzienlijk verhogen met zeer weinig inspanning. De kostengroep wordt naar de componenten in het model geschreven als een gedeelde parameter, die vervolgens kan worden gebruikt voor componentlijsten.
E lement classes en property sets
Met behulp van element classes en property sets biedt LINEAR Desktop een krachtig hulpmiddel voor het beheren van gegevens in het model en het opslaan van de structuren en formaten die nodig zijn voor de daaropvolgende processen. Met de intuïtieve configurator kunt u niet alleen regels opstellen voor toegestane waarden en dataformaten, maar ook uw eigen "LINEAR Properties Window" configureren voor bestaande of vrij definieerbare elementklassen. Op die manier blijven alleen die gegevens zichtbaar die op dat moment voor u relevant zijn. Dit betekent dat je niet langer vervelend hoeft te zoeken in de Revit Properties. Op de achtergrond ondersteunt de LINEAR Desktop u bij het leveren van een hoge datakwaliteit door u te wijzen op fouten zoals onjuiste formaten, waardebereiken of ontbrekende gegevens zodra deze worden ingevoerd.
Sinds versie 24.3 biedt elke LINEAR Desktop nu ook de mogelijkheid om een volwassenheidsmodel te definiëren met behulp van de informatieniveaus. Afhankelijk van de huidige planningsfase kunt u alleen attributen weergeven die op dat moment relevant zijn. Vooral in de context van "Building Information Modelling" ondersteunt deze functie een scala aan mogelijkheden om de gegevenskwaliteit in het model fase voor fase te verhogen of te waarborgen.
Bouwontwerp
Als het project al zover gevorderd is dat de positionering en dimensionering van de kabeltracés en kabelladders is voltooid, kunnen deze worden opgedeeld in sectie- en leveringslengtes, bijvoorbeeld om unieke artikelnummers toe te kennen. De LINEAR Desktop biedt ook hiervoor gebruiksvriendelijke functies.
Ook de montage van kabeltracés kan hier worden gepland. Selecteer gewoon de te monteren trajecten en de dragende component. Met slechts een paar klikken kunnen de kabeltracés op een bepaalde afstand aan het plafond worden opgehangen, bijvoorbeeld met insteekrails en draadstangen.
Conclusie
Met Desktop Electrical hebben we een nieuw gebied van Revit-ontwerp betreden. Gezien de vele functies die nieuwe mogelijkheden bieden voor elektrische planning bij het modelleren in Revit, zijn we ervan overtuigd dat deze oplossing de productiviteit bij het werken aan een model aanzienlijk zal verhogen. Van ontwerp tot modelcontroles, functies voor het waarborgen van gegevenskwaliteit tot assemblageplanning, het toepassingsgebied van Desktop Electrical beslaat veel, zelfs in deze eerste versie. En er staan nog veel meer ideeën op onze agenda.
We zijn blij dat we deze stap hebben genomen, zodat we nu alle vakgebieden, inclusief elektrotechniek, kunnen bestrijken met een geïntegreerd softwarepakket. Deze nieuwe optie zal u zeker helpen bij uw projectwerk.
We kijken uit naar uw feedback!
