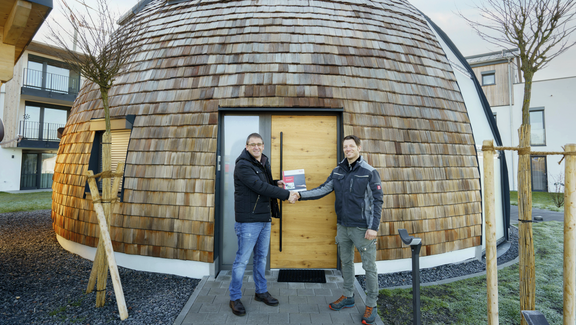

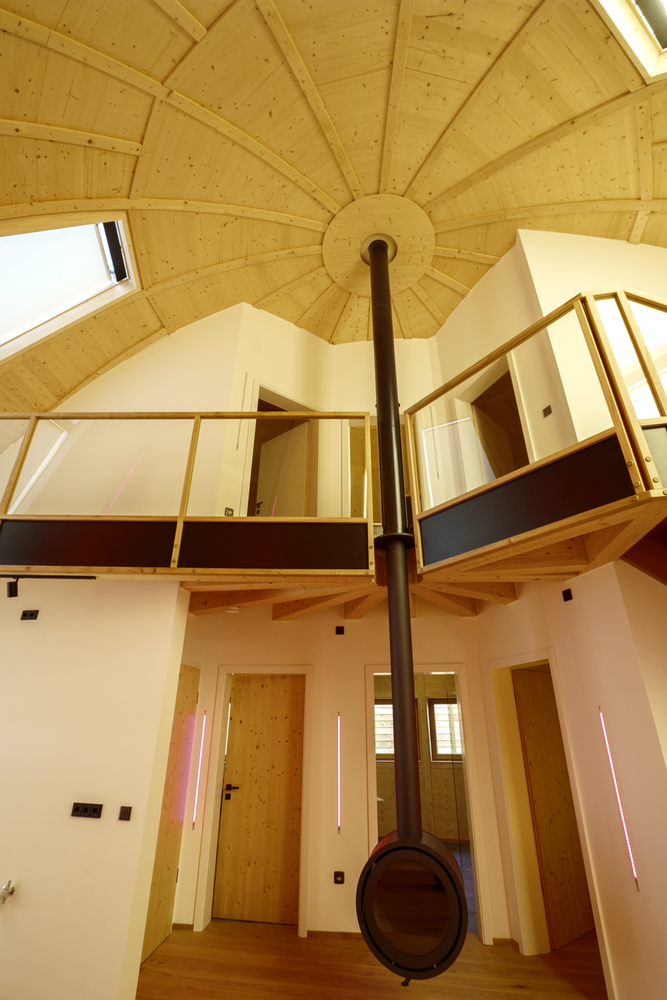

De ronde architectuur van de woning is een blikvanger. Het heeft een gevel van houten leien, is licht en vriendelijk ingericht, biedt een open woon- en eetruimte met panoramische beglazing en een vrijhangende open haard. Het huis heeft een diameter van 11 m, 116 m² woonruimte en 27 m² bruikbare ruimte. Dankzij de ecologische bouwmethode met houtvezelisolatie en hout-aluminium ramen is de warmtelast van het gebouw slechts ongeveer 3 kW en het uiteindelijke energieverbruik 22,15 kWh/m² per jaar.
Advies, planning en producten uit één hand
Het energiesysteem voor het bouwproject werd gepland door Horst Dichtl, technisch verkoopmanager bij Roth Werke, in nauwe samenwerking met Stefan Friedl, eigenaar van de HVAC-specialist Elektro-Wärmetechnik Friedl uit Perlesreut. Hij is ook de gebouweigenaar van het Skydome-huis. Een extern geïnstalleerde Roth ThermoAura F9 lucht/water-warmtepomp met een jaarlijkse prestatiefactor van 4,7 wordt gebruikt voor energie-efficiënte energieopwekking. De pomp zorgt voor verwarming en warm water, werkt zeer stil en is geschikt voor fotovoltaïsche energie. De ThermoAura F9 is uitgerust met het natuurlijke koudemiddel R290. Hij werkt frequentiegestuurd, wat betekent dat hij zich aanpast aan de benodigde energiebehoefte van de bewoners van het huis en zo altijd de juiste verwarmingscapaciteit garandeert. De warmtepomp wordt bewaakt en gedeeltelijk geregeld via onderhoud op afstand www.Heatpump24.com. De ruimtebesparende hydraulische unit Roth TAF 180 l/62 l bevat warmwater- en buffervaten. Het complete hydraulische systeem is al geïntegreerd en bevat bijvoorbeeld een 3-wegklep, overloopklep, expansievat, elektrische verwarming en verwarmingscirculatiepomp. Friedl, een specialist op het gebied van HVAC-systemen, hoefde alleen de warmtepomp en het oppervlakteverwarmings- en koelsysteem aan te sluiten.
Door het lage temperatuursysteem is de vloerverwarming de ideale partner voor de warmtepomp. Het energiezuinige totaalsysteem helpt de gebouweigenaar om energie te besparen. De paneelverwarming zorgt voor een behaaglijke sfeer in het Skydome-huis. De zachte stralingswarmte creëert een ideaal ruimteklimaat voor de bewoners. Het is ontworpen als een Roth Original-Tacker systeem. 1.100 m Roth 17 mm X-PERT S5 systeembuis werd gebruikt voor de 116 m². Het is bevestigd aan de isolatie met de Original-Tacker Speedstar en Original-Tacker Clips gemaakt door Roth (zie Fig. 6).
GEGEVENS EN FEITEN
Skydome woning, woonhuis met carport
Neukirchen vorm Wald, 116 m² woonoppervlak
Bouwjaar 2021
Warmtebelasting: ca. 3 kW
Uiteindelijk energieverbruik: 22,15 kWh/m²
Eigenaar gebouw
E&F Immo GmbH & Co KG, 94157 Perlesreut
Bedrijfsleider Stefan Friedl en Ernst Eibl
www.ef-immo.com
SHK-Fachbetrieb
Electrical-Heat Engineering Friedl, 94157 Perlesreut
www.elektrofriedl.de
Energiesystemen
Roth warmtepomp ThermoAura F9
Jaarlijks rendement facotr 4,7
Roth hydraulische unit TAF 180l/62l met warm water en buffertank
Roth Original-Tacker systeem oppervlakteverwarming en koeling met X-PERT S5 17 mm systeembuis
Extra diensten met ServiceXtra
Roth biedt extra diensten als onderdeel van het ServiceXtra servicepakket. De plus van diensten in het aanbod voor warmtepompsystemen omvat de eerste inbedrijfstelling met briefings, onderhoud op afstand, eenmalig en jaarlijks onderhoud, reparatieservice en garantiediensten. Voor het warmtepompsysteem in het Skydome huis geeft Roth 5 jaar garantie.
Er zijn ook aantrekkelijke subsidieprogramma's van het Duitse Federale Bureau voor Economie en Exportcontrole (BAFA, www.bafa.de) voor de installatie van warmtepompen. Als speciale service met subsidieondersteuning neemt Roth de subsidieaanvraag over bij de aankoop van een Roth warmtepompsysteem.
Stefan Friedl vat samen: "Naast de ongewone architectuur, wordt ons Skydome huis gekenmerkt door baanbrekende bouwtechnologie. Als langetermijnpartners hebben we voor dit project vertrouwd op de systeemoplossingen van Roth. Met groot succes. Het bouwconcept is zo goed ontvangen dat we een Skydome-park met meerdere gebouwen plannen."
Ontwerp van de vloerverwarming
Roth-Werke vertrouwt al vele jaren met succes op de softwareoplossingen van LINEAR. Voor het Skydome huis werd de warmtelast bepaald en de vloerverwarming in combinatie met de Roth productdataset ontworpen voor alle kamers. Talrijke verdeel- en regelsets, inclusief accessoires, zijn beschikbaar in de dataset voor de verschillende Roth vloerverwarmingssystemen. De uitgebreide materiaalcompilatie bevatte alle benodigde componenten en kon worden uitgegeven als een afgewerkte offerte. De nauwkeurig gedimensioneerde verwarmingscircuits werden direct overgebracht naar de plattegronden van de gebouwen. Als resultaat kreeg de planner een geoptimaliseerd systeem, rekening houdend met de fabrikantspecifieke eigenschappen van de toegepaste producten.
