Constructieontwerp in AutoCAD op basis van een Revit-model

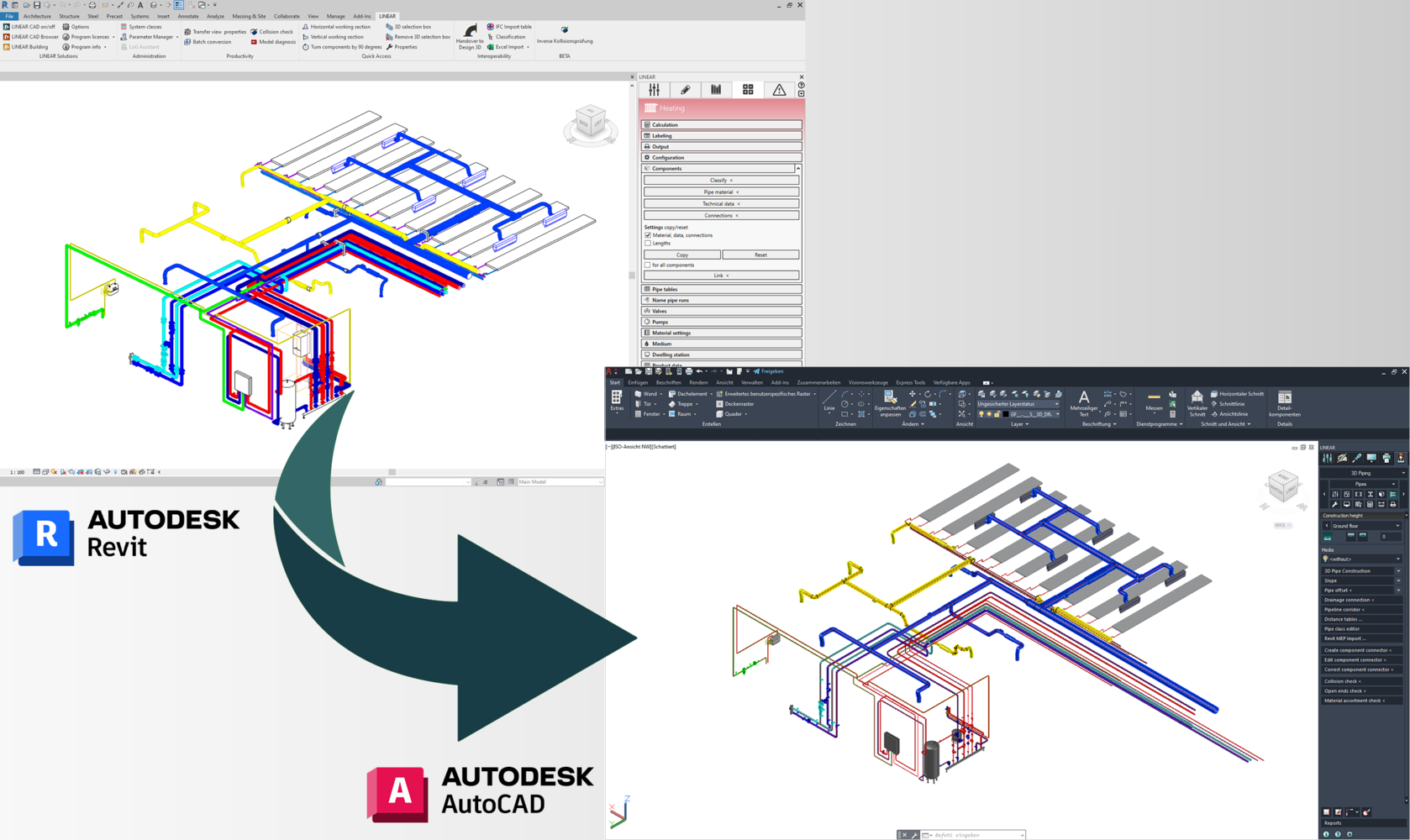

LINEAR Design 3D programma's voor AutoCAD kunnen hun sterke punten volledig laten zien wat betreft het detailniveau als het gaat om constructie- en installatieontwerp. In deze late ontwerpfasen is de flexibiliteit van een Revit-ontwerp niet langer nodig, omdat de parametrische modellen zijn vervangen door vaste fabrikantonderdelen en de focus verschuift naar de informatie van de verbindingstechnologie (detaillering tot aan de laatste schroef). Bij een dergelijke platformwijziging moest het Revit-model voorheen opnieuw worden ontworpen in AutoCAD, wat veel tijd en geld kostte.
We hebben deze leemte opgevuld en nu kunt u uw Revit-model volledig of in delen exporteren om het verder te verwerken met onze Design 3D-oplossingen. Tijdens het importeren kunt u de gewenste fabrikantonderdelen al definiëren en vervolgens met het gebruikelijke gemak verder ontwerpen in detail.
Door de gebruiker gedefinieerde drukverliescurves in de kanaalnetwerkberekening

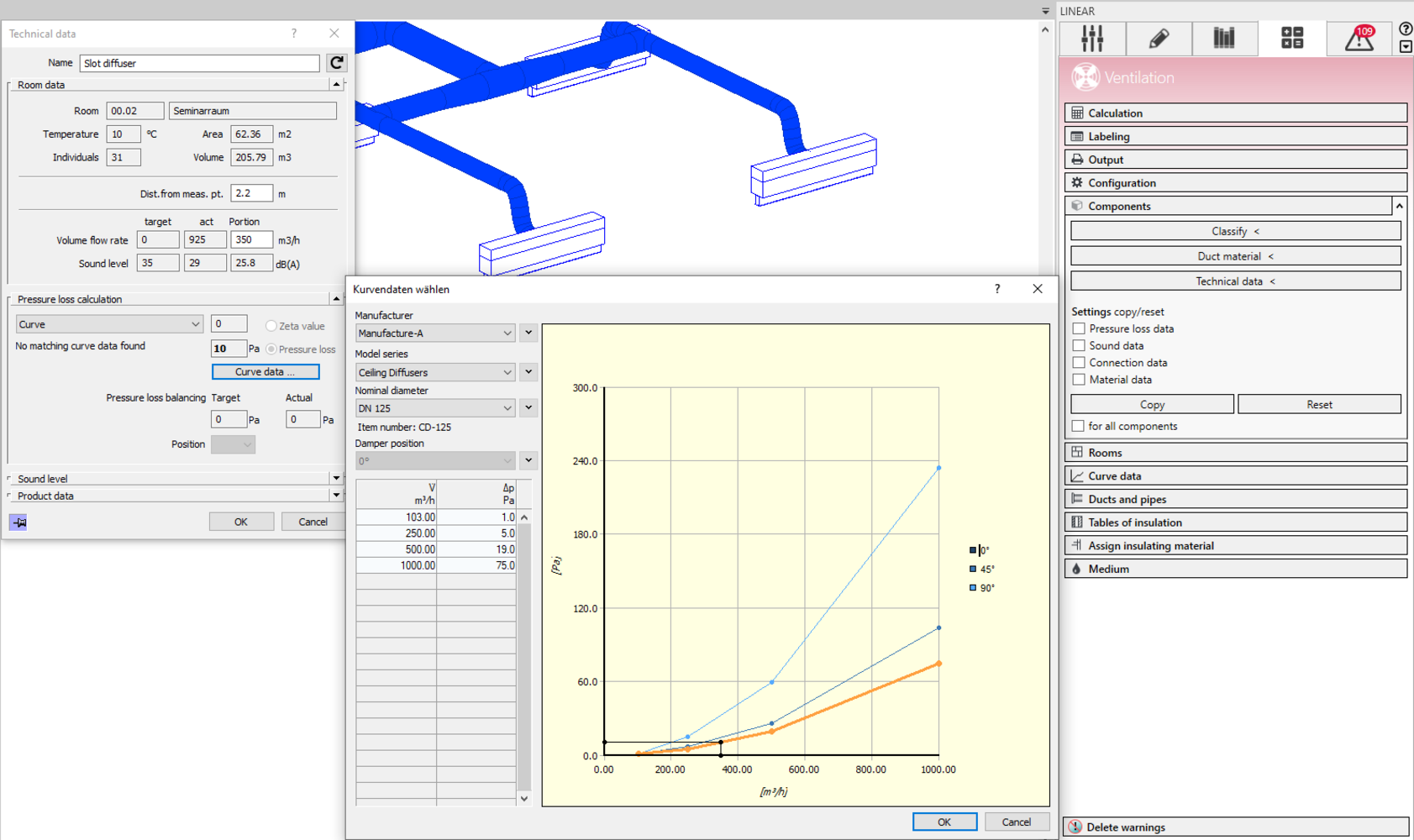

In de kanaalnetwerkberekening kunt u nu drukverliescurves invoeren voor zelfgedefinieerde fabrikanten, modelseries en nominale maten en deze vervolgens toewijzen aan de overeenkomstige componenten. Tijdens de berekening wordt het drukverlies van de component bepaald op basis van de heersende volumestroom. Voor luchtroosters kun je ook drukverliescurves van de klepposities opslaan, zodat deze ook kunnen worden gebruikt voor de stromingsmechanische balancering van het systeem.
Automatisch aansluiten van afvalwaterverbruikers nu ook met 2x 45° bochten

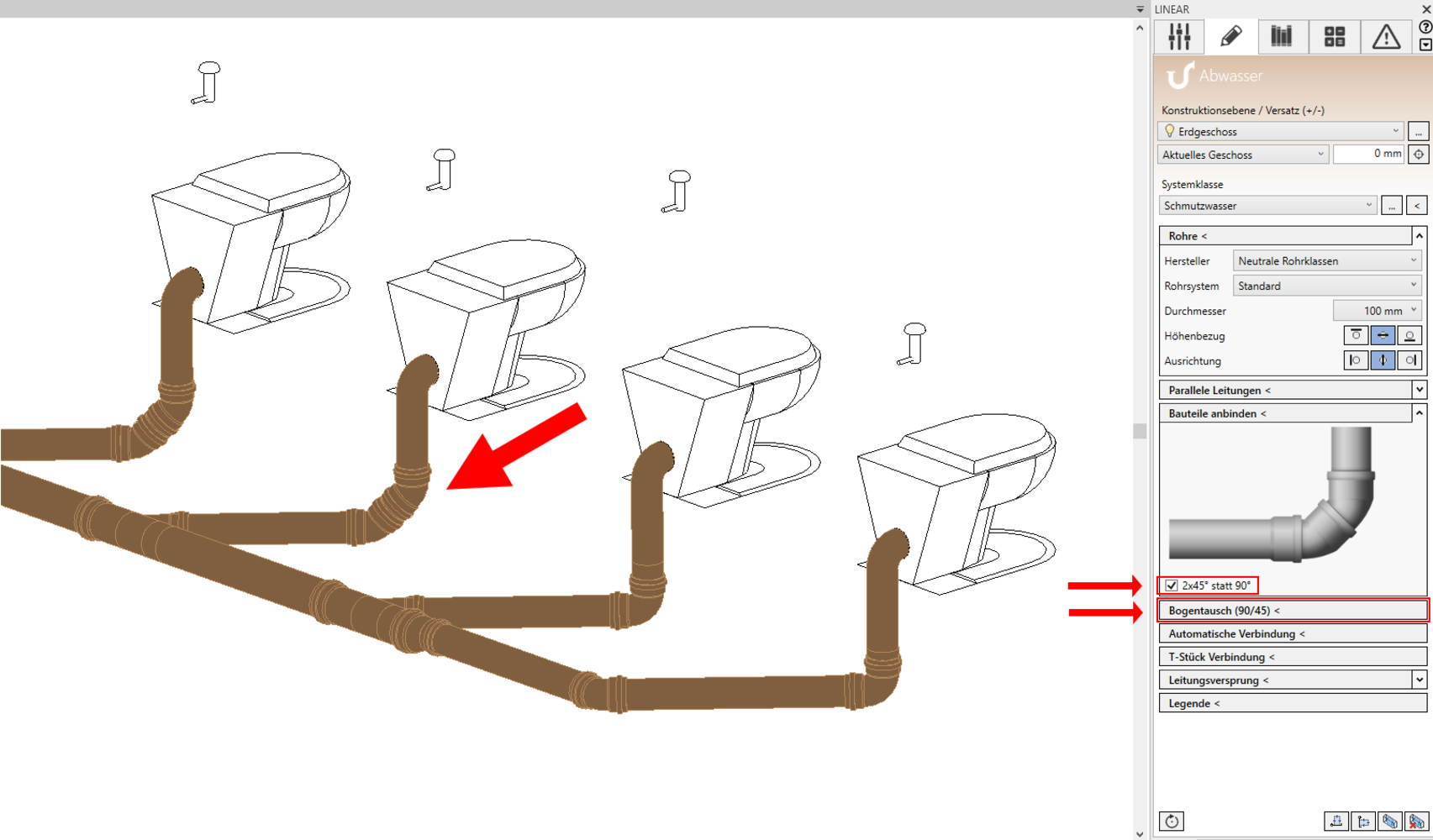

Om het ontwerp van afvalwaterleidingsystemen te vereenvoudigen, heb je nu de optie om 90°-bochten te ontwerpen met één bocht of met twee 45°-bochten in de functie Connect components. U kunt ook eenvoudig reeds ontworpen bochten uitwisselen. Gebruik hiervoor de nieuwe functie Bochtomruil (90/45), waarmee u eenvoudig een bocht van 90° kunt omruilen voor twee bochten van 45° en omgekeerd.
