Schemaerstellung mit LINEAR für Autodesk Revit

Cursus: Schemaontwerp in Revit

Inhoud van de cursus

  1. Algemene informatie
  2. Het schema afleiden en maken
    1. Instellingen
    2. Het schema afleiden
    3. Aanpassingen
    4. Etikettering
Schemaontwerp met LINEAR in Revit - Voorbereiding
We zullen eerst laten zien hoe het model ideaal gestructureerd is om een perfect schema te maken. Vooral de etagetabel helpt om de afleiding van het schema op een ideale manier voor te bereiden.

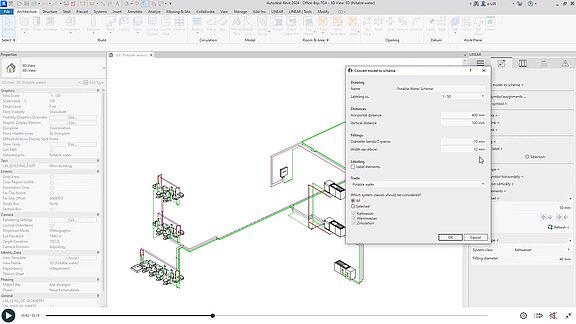

Schemaontwerp met LINEAR in Revit - voordat je begint
Je kunt dan enkele specificaties definiëren voor het maken van het schema voordat de conversie begint.

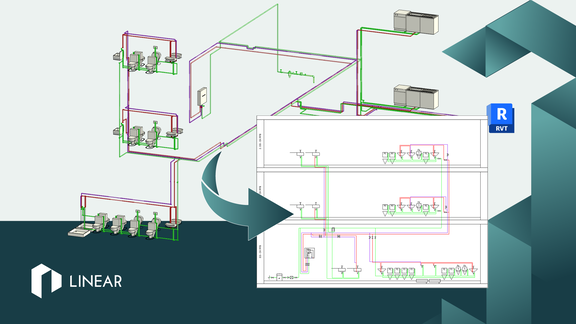

Schemaontwerp met LINEAR in Revit - Van 3D naar schema
Vervolgens kun je op basis van je 3D-model ...
Schemaontwerp met LINEAR in Revit - Schematische weergave
... zet het gewoon om in een schema.
Schemaontwerp met LINEAR in Revit - symbolen wijzigen
We laten je ook zien hoe je aanpassingen kunt maken. Je kunt bijvoorbeeld de gewenste symbolen globaal of voor afzonderlijke onderdelen definiëren.

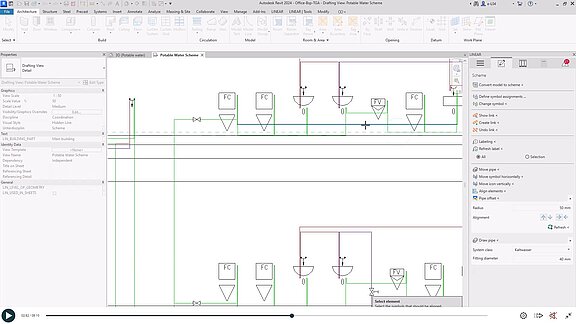

Schemaontwerp met LINEAR in Revit - leidingen verplaatsen
Je kunt ook de leidingen aanpassen om de weergave te optimaliseren.
Schemaontwerp met LINEAR in Revit - bekijk filter
Optioneel kun je ook de weergave van de individuele leidingen aanpassen.
Schemaontwerp met LINEAR in Revit - Etikettering
Tot slot laten we je zowel de automatische als de handmatige etikettering van je schema zien.

Klik hier voor de cursus
