Desktop Electrical für Revit
Entdecken Sie den Desktop Electrical, unsere neueste Erweiterung für Autodesk Revit, die speziell für die Elektrotechnik entwickelt wurde. Diese Lösung integriert die vielseitigen Funktionen unserer Desktop-Familie und bietet spezifische Tools für die effiziente Planung von Elektroinstallationen. So wird mit dem Desktop Electrical die Platzierung von Kabeltrassen, Schaltern, Steckdosen und anderen Elementen zum Kinderspiel. Nutzen Sie unsere fortschrittlichen Konfiguratoren für Rahmenkombinationen und komplette Linieninstallationen, um Ihre Planungszeit erheblich zu reduzieren. Neben den speziellen Funktionen für den Bereich Elektro stehen Ihnen auch alle anderen Vorteile der Desktop-Familie zur Verfügung. Diese unterstützen Sie von den frühen Planungsphasen bis hin zur Montageplanung.
Highlights
Eine Lösung für alle Gewerke
Alle Gewerke in einer Umgebung planen zu können, bringt viele Vorteile mit sich. Profitieren Sie davon, sowohl die HKLS-, als auch das Elektrogewerk und Ihre Abhängigkeiten gemeinsam zu betrachten. Die Koordination und Zusammenarbeit wird so zum Kinderspiel.
Beschleunigung durch Automatisierung
Durch die Kosntruktionsmöglichkeiten des LINEAR Desktop Electrical werden Ihnen viele lästige Arbeiten abgenommen. Insbesondere die Platzierung von Bauteilen und die zugehörige Symbolausrichtung im Grundriss wird Ihnen ab sofort abgenommen.
Nahtlose Zusammenarbeit mit ETAP (Alpi / Caneco)
Profitieren Sie von unserer Kooperation mit ETAP und die Zusammenarbeit der beiden führenden Lösungen im Bereich der TGA-Planung. Die mit dem LINEAR Desktop Electrical konstruierten Elektroplanungen können nahtlos in die Caneco-Berechnugnen übernommen werden. Sichern Sie sich mehr als 30 % Zeitersparnis durch einen durchgehenden Workflow in einer Umgebung im Vergleich zur Nutzung von Insellösungen.
Konfigurator für Installationslinien

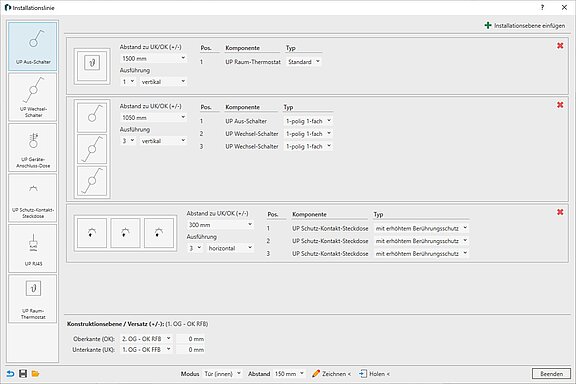

Mit dem LINEAR Installationslinienkonfigurator lassen sich im Handumdrehen Kombinationen von Schaltern, Steckdosen, Raumthermostaten etc. auf verschiedenen Installationshöhen einfach per Drag-and-Drop einrichten. Definieren Sie komfortabel Ihre kompletten Installationslinien und nutzen Sie diverse Platziermodi für eine optimale Anordnung im Modell. So haben Sie beispielsweise die Möglichkeit über den Tür-Modus direkt neben Türen zu platzieren oder sogar durch die Auswahl des "Raum-Türen"-Modus die Installationslinie automatisch in allen ausgewählten MEP-Räumen gleichzeitig zu platzieren. Alle Platziermodi berücksichtigen natürlich die Abstände zwischen den Rahmen und die horizontale Ausrichtung der Symbole, um eine korrekte Darstellung im Grundriss zu gewährleisten.
Konfigurator für Rahmenkombinationen

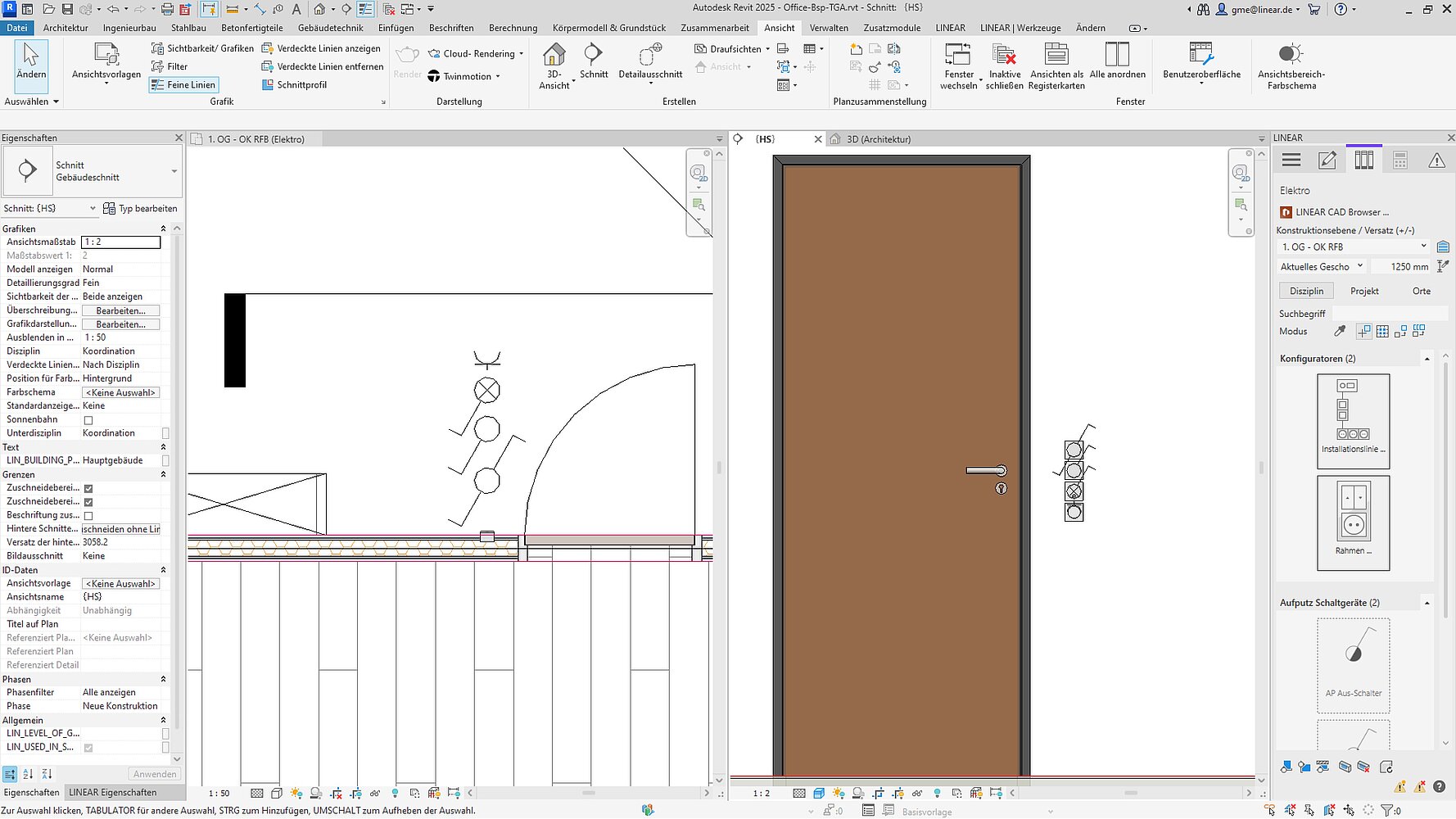

Der neue Rahmenkonfigurator ermöglicht es Ihnen, Schalter- und Steckdosenkombinationen intuitiv per Drag-and-Drop zusammenzustellen und direkt in Ihrem Modell frei zu platzieren. Neben der korrekten Platzierung der 3D-Familie werden die zugehörigen Symbole in der Grundrissansicht normgerecht angeordnet. Da keine manuellen Anpassungen mehr nötig sind, sparen Sie so wertvolle Zeit bei der Planung. Sie können sowohl horizontale als auch vertikale Kombinationen mit bis zu 5 Elementen konfigurieren und im Modell platzieren. Einmal erstellte Konfigurationen können gespeichert und wiederverwendet werden.
Konstruktion von Kabeltrassen

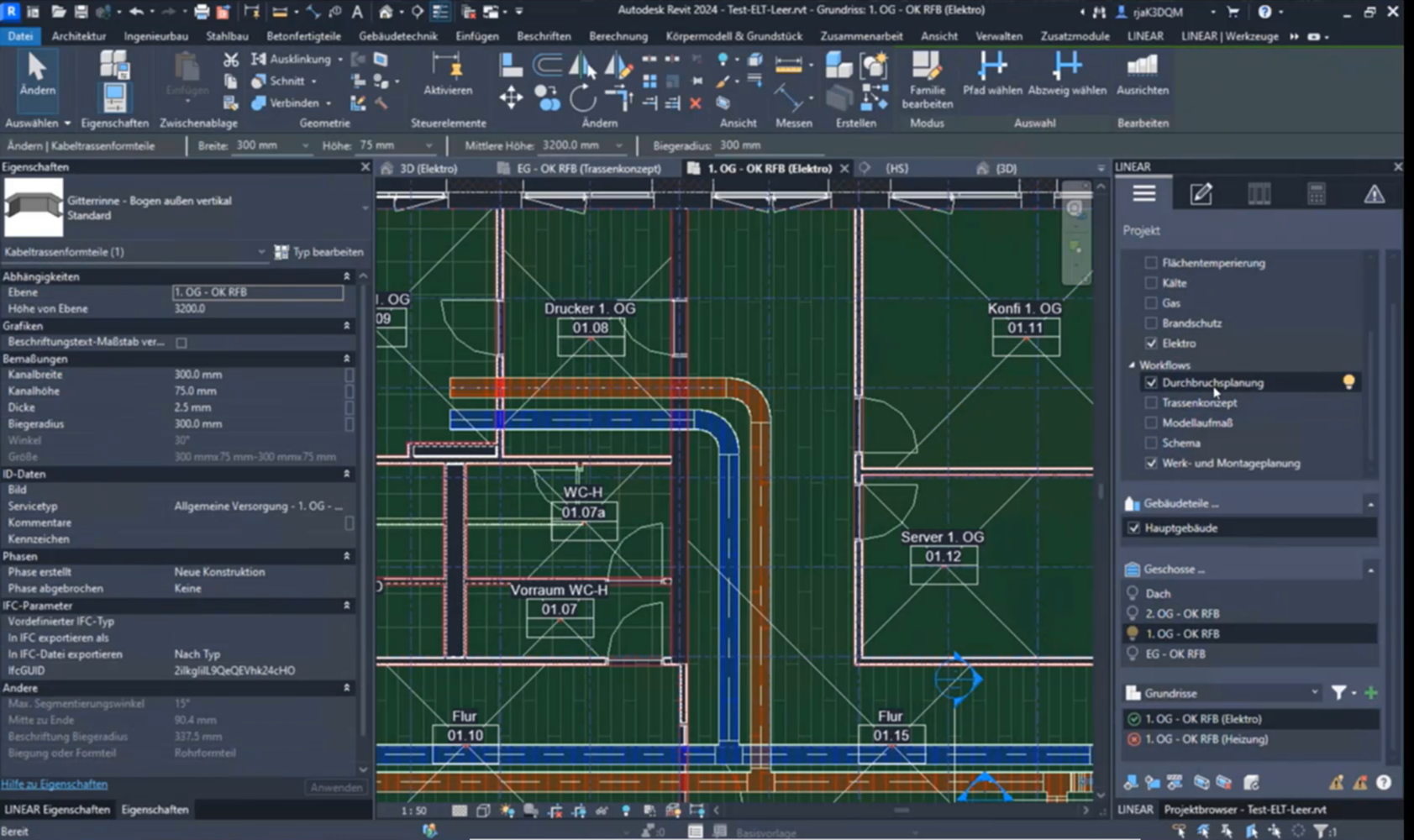

Die Routingbefehle des Desktop Electrical ermöglichen Ihnen eine komfortable Konstruktion von Kabeltrassen und Leerrohren. In Kombination mit dem Leitungsversprungbefehl manövrieren Sie problemlos um Hindernisse und vermeiden Kollisionen. Durch die Auswahl eines Servicetyps haben Sie die Trassen gleich mit den passenden Parametern belegt. Der Servicetyp von der ETAP Berechnung automatisch erkannt und mit entsprechenden Leitungen belegt, um die Berechnung durchführen zu können.
Weitere Features
Kollisionsprüfung
- Erkennung und Anzeige von Kollisionen jeglicher Art innerhalb eines Projekts oder zwischen mehreren Projekten
- Kollisionsprüfung zwischen Architektur und allen Disziplinen
- Kollisionsprüfung zwischen zwei Disziplinen oder einer Disziplin mit der Architektur
- Kollisionsprüfung zwischen einzelnen oder mehreren Kategorien (z.B. Wände und Rohre)
- Kollisionsprüfung zwischen einzelnen oder mehreren Systemen (z.B. Gas und Abluft)
- Automatische Erstellung von Aufgaben für jede Kollision in der Registerkarte Bericht und Aufgabe
- Speichern und Laden von vordefinierten Konfigurationen
Automatisch korrekte Leitungsversprünge
- Einfache Auswahl der Kollisionen zur direkten Vorschlagsgenerierung
- Passenden Vorschlag auswählen
- Korrekte Umfahrungen mit tatsächlich verfügbaren Bauteilen / Winkeln basierend auf den gewählten Leitungstypen
Schlitz- und Durchbruchsplanung
- Manuelle Platzierung
- Automatische Platzierung
- Platzierung auf Basis von referenzierten Modellen
- BCF-Export (optional inkl. IFC) zwecks Kollaboration
- BCF-Import für den Statusabgleich
TGA-Modell-Erstellung (Architektur)
- Automatische oder manuelle MEP-Raum-Erstellung
- Zonierungswerkzeug
- Architekturfunktionen zur einfachen Nachmodellierung von 2D-Architekturplänen
Ansichtenerstellung und -steuerung
- Ansichtserstellungsassistent für 3D-Ansichten, Grundrisse, Deckenpläne und Flächenpläne
- Schnellbefehle für 3D-Auswahlboxen
- Schnellbefehle für Arbeitsschnitte
- Automatische Sortierung und Zuordnung von Ansichten
- Vorschläge für am besten geeignete Ansichten
- Automatische LOG-Zuordnung zu Ansichten
- Ansichtsfilter
Aufgabenmanagement
- Zuweisung von Zuständigkeiten für automatisch (z.B. aus den Berechnungen) oder manuell erstellte Aufgaben
- Setzen von Fristen und Prioritäten für Aufgaben
- Statusverfolgung von Aufgaben
- Definition von vorgegebenen Workflows für die Erledigung von Aufgaben
- Hinzufügen von Screenshots, Kommentaren, Positionen zu Aufgaben
- Teilen und Zuweisen von Aufgaben an Teilnehmer über BCF
Beschriften und Bemaßen
- Automatische Beschriftung
- Ergänzung eigener Parameter und Metainformation
- Automatische Bemaßung
Familien- und Bibliotheksverwaltung
- Zentrale Bereitstellung aller notwendigen Komponenten für Ihr Projekt
- Komponenten oder Konfiguratoren, die für die aktive Disziplin geeignet sind
- Gefiltert nach aktiver Disziplin, Verwendung im Projekt und Speicherort (lokal oder Ordner im Netzwerk)
- Sortiert in Komponentengruppen zur schnellen Orientierung
- Mehrere Platzierungsbefehle für Familien (Platzieren, Ersetzen, Alle ersetzen, Auf Raster platzieren)
- Integration von eigenen Familienbibliotheken
- Intelligente Suchfunktion
- Erneutes Auswählen und Platzieren eines Bauteils im Modell
Geschosstabelle
- Automatischer Import von Geschossen aus dem Architekturmodell
- Kontrolle des Geschosses im Bereich Konstruktionsebene / Versatz (+/-)
- Einfache Erstellung von Geschossen und Arbeitsebenen
- Separate Geschosstabelle für mehrere Gebäudeteile (z.B. für Splitlevel)
Hersteller-Familien (CAD-Browser)
- Umfangreiche CAD-Bibliotheken mit bewährten Komponenten unserer zahlreichen Industriepartner
- Mehr als 6 Milliarden mögliche Bauteile und Bauteilkombinationen
- Direkte Platzierung von Komponenten des Originalherstellers in Ihrem Modell
- Mehrere Platzierungsmodi (Platzieren, Ersetzen, Alle einer Art ersetzen)
- Konfiguratoren für komplexe Bauteilkombinationen (z.B. Kaskadensysteme)
- Einbindung technischer und kaufmännischer Daten (z.B. Artikelnummern und Verpackungseinheiten)
- Erkennung und Berücksichtigung in den Netzberechnungen
Konzeptwerkzeuge
- Workflow für eine kollaborative Planung in der frühen Entwurfsphase
- Dimensionierung von Technikräumen
- Konzeptionelle Raumbedarfsplanung (Provision for spaces)
- Querschnittseditor für das Leitungskorridorkonzept
- Redimensionierung der "provisions for space"
- Generierung von Rohr- und Kanalelementen aus dem Korridorkonzept
Parameter-Manager und Klassifizierungswerkzeug
- Zuweisung von liNear-Parametern zu eigenen, gemeinsam genutzten Parametern in einer projektabhängigen Mapping-Tabelle
- Such- und Filterfunktionen zum Mappen oder Überschreiben von Parametern
- IFC-Klassifizierung (zur Verbesserung der IFC-Ausgabe)
- Laden und Speichern von vordefinierten Projektstandards
- Zuweisung von Klassifizierungsparametern zu Komponenten und Modellelementen, um diese mit Werten zu füllen
- Strukturierung der Klassifizierung von Bauteilgruppen im IFC-Export
- Klassifizierung von Komponenten bezogen auf Kostengruppen für präzise Kostenschätzungen
- Festlegung der Informationen, die dem Modell zur Verfügung gestellt werden (Level of Information)
Sichtbarkeitssteuerung
- Ein-Klick-Sichtbarkeitssteuerung für Geschosse
- Ein-Klick-Sichtbarkeitssteuerung für Disziplinen
- Ein-Klick-Sichtbarkeitssteuerung für Bauteilgruppen (z.B. Systeme, Dämmungen, etc.)
- Ein-Klick-Sichtbarkeitssteuerung für Gebäudeteile mit einem Klick
Systemtabelle und Schnellauswahl
- Zentrale Verwaltung der Eigenschaften von Systemklassen
- Intuitive Systemtabelle
- Schnellauswahl des Systems
Interoperabilität und Zusammenarbeit
- IFC Import Konfiguration
- Klassifizierung von IFC oder anderen Strukturen
- Excel-Import und -Export
- Reports- und Aufgaben-Manager für den BCF-Austausch (inkl. Chat Function)
- Gemeinsame Themen und Statusverfolgung für den BCF-Austausch
Sprachauswahl für Oberfläche und Ausdrucke
Wir stellen Ihnen gleich sieben Sprachen zur Verfügung, die Sie wahlweise als Oberflächen- oder Drucksprache nutzen und kombinieren können. Auf diese Weise ist es möglich, in der einen Sprache zu planen und in einer anderen zu drucken. Besonders für internationale Projekte ein großer Vorteil, da aufwändige Übersetzungen entfallen. Für die Sprachpakete fallen keine zusätzlichen Kosten an.
Folgende Sprachen werden derzeit unterstützt:
- Deutsch
- Englisch
- Französisch
- Niederländisch
- Russisch
- Türkisch
- Italienisch
