Классифицировать элементы
Пошагово показывает, как осуществить классификацию элементов, чтобы назначить тип расчета для Расчет трубопроводной и воздуховодной сети.
Подготовка
Вы добавили собственные элементы в трубопроводную или воздуховодную сеть и желаете присвоить им подходящие типы расчета, чтобы элементы получили желаемые функции при расчете.
Перейдите к:
Действительно для: Отопление, Водоснабжение, Канализация, Вентиляция, Охлаждение, Газ.
Процедура
- Откройте раздел Элементы.
- Нажмите на кнопку Классификация <.
- Рамкой выбора выберите все элементы, которые Вы желаете классифицировать и подтвердите, нажав Enter.

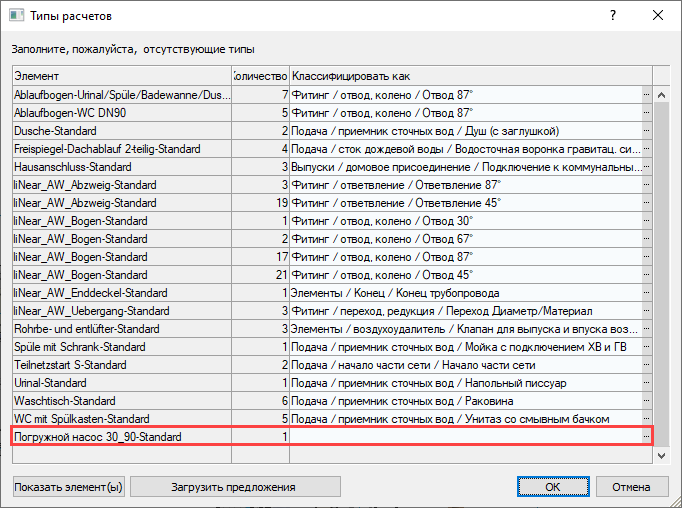

Будет открыто диалоговое окно Типы расчетов. Выбранные элементы будут представлены в таблице. Для неизвестных элементов запись в поле Классифицировать как отсутствует.
- В поле Классифицировать как нажмите на
. После этого будет открыто диалоговое окно Классификация.
- Выберите подходящий вариант элемента и подтвердите нажатием на кнопку OK.
Подгруппа определяет тип расчета и, вместе с этим, предлагаемые значения для технических данных элемента. Варианты различных дефиниций типа расчета и, возможно, содержат отличающиеся технические данные.

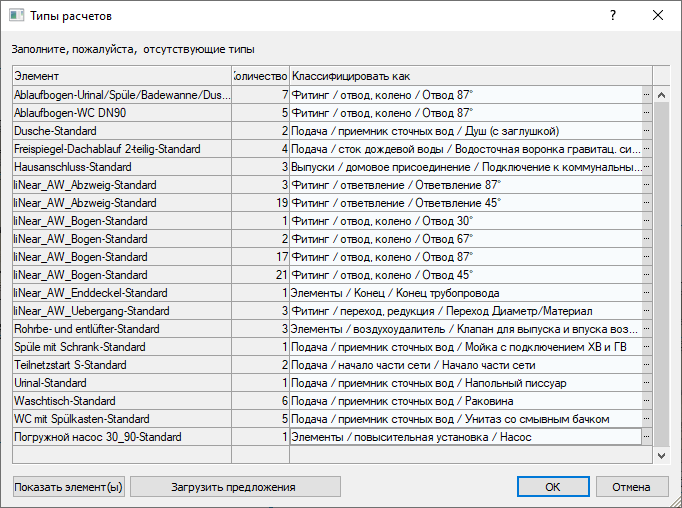

- Повторите порядок действий, пока тип не будет назначен всем элементам, и закройте диалог нажатием на ОК.
После этого будет открыто диалоговое окно о принятии решения относительно объема изменений.
- Решите, следует ли изменить только выбранный элемент или все элементы с таким же названием в проекте.
Результат
Пользовательские элементы будут классифицированы и использованы при расчете трубопроводной или воздуховодной сети с назначенной функцией и техническими данными типа расчета или выбранного варианта элемента.
