Unser schnellstes Schema – Jetzt auch ohne CAD
Mit der neuen Version V25 integrieren wir die bereits aus AutoCAD bekannten Schemageneratoren in unser LINEAR Building. Die Schemageneratoren bieten schon lange Zeit die einfachste und schnellste Möglichkeit für die Erstellung von Strangschemata für Heizungs-, Gas-, Trinkwasser- und Abwassernetze. Während bisher eine Umsetzung im CAD notwendig war, können Sie dies nun direkt in LINEAR Building umsetzen. So haben Sie die Möglichkeit, Schemata automatisch beschriftet direkt auszudrucken und unabhängig von einer CAD-Plattform nutzbar zu machen. Damit eröffnen sich neue Möglichkeiten für diverse Anwendungsfälle in Projekten.
Damit jedoch nicht genug: Dieses Feature bietet eine Vielzahl an Anwendungsmöglichkeiten: von groben Strangschemata in der Konzeptphase zur Ermittlung erster Dimensionen für Trassen oder Schächte bis hin zu detailliert berechneten Strangschemata.
In der Konzeptphase kann beispielsweise ein Heizungsschema erstellt werden, bei dem ganze Gebäudeteile, Geschosse, Wohnungen oder Räume per Drag & Drop als „allgemeiner Verbraucher“ in den Schemagenerator eingefügt werden. Anhand der überschlägigen Heizlast werden dann Leistungen und Massenströme ermittelt, die zur Dimensionierung des Schemas genutzt werden. So lässt sich bereits in frühen Projektphasen ein erstes berechnetes Schema einfach erstellen.
Sobald mehr Projektdetails verfügbar sind, können die Standardwerte für Parameter wie Druckverlustgrenzen, Geschwindigkeitsgrenzen oder Materialvorgaben im Einstellungsbereich angepasst werden. Auch Herstellerdaten für Pumpen und Armaturen lassen sich auswählen, ebenso wie die Anpassung der Leitungslängen von Teilstrecken. Mit diesen zusätzlichen Informationen können detailreichere Schemata erstellt und berechnet werden.
Das Ergebnis können Sie entweder direkt als Schema ausdrucken bzw. weitergeben oder Sie übertragen es in Ihr CAD-System zur weiteren Bearbeitung.
Berechnetes Schema aus Building in Revit einzeichnen
Neben der Möglichkeit, Rohrnetz-Schemata in LINEAR Building zu erstellen, gibt es nun auch die Option zur Übertragung des Schemas in Autodesk Revit. Dies gibt Ihnen die Möglichkeit ein Schema in jeglicher Projektphase in Ihr Revitmodell zu integrieren. Mit der Version V25.0 stehen diese Möglichkeiten sowohl für Heizung und Trinkwasser als auch für Abwasser zur Verfügung. In Revit stehen Ihnen alle Funktionen der Disziplin Schema zur Verfügung, um das automatisch erstellte Schema weiter anzupassen und zu optimieren.
Zentralisierung und Erweiterung der Möglichkeiten bei der Luftmengenermittlung
Auch die Luftmengenberechnung findet jetzt Ihren zentralen Platz in LINEAR Building. Hier können Sie alle Luftmengen jetzt raumweise an zentraler Stelle verwalten. Durch die Integration wurde außerdem eine engere Verknüpfung mit der Heizlastberechnung realisiert, sodass die ermittelten Luftmengen direkt in die Heizlastberechnung einfließen. Anschließend erfolgt die Übertragung der Luftmengen an CAD einfach per Synchronisation zwischen Building und CAD. Die Luftmengen werden dabei im überarbeiteten Raumdialog auf die Luftdurchlässe verteilt und in der Kanalnetzberechnung berücksichtigt. Dieses Feature bietet Ihnen nicht nur die Berechnung der Luftmengen nach zusätzlichen Normen, sondern auch einen optimierten Workflow, der die Effizienz Ihrer Projekte steigert. Die Einsatzmöglichkeiten wurden in diesem Zuge deutlich erweitert, sodass Sie die Luftmengen nun nach folgenden Normen berechnen können:
- DIN 1946-6 für Wohnungslüftung
- Arbeitsstätten-Richtlinie
- DIN EN 16798-1 für Lüftung in Nichtwohngebäuden
- DIN 1946-7 für Laborräume
- VDI 2082 für Verkaufsstätten
- DIN 18032 für Sporthallen
- DIN 1946-4 für das Gesundheitswesen
Erweiterung der neutralen Revit-Familien
Die Auswahl an neutralen Revitfamilien für die LINEAR Bauteilkataloge wurde anhand der Kundenwünsche erweitert. Alle Familien sind frei parametrisierbar und stehen im Bibliotheks-Tab der jeweiligen Disziplin zur Verfügung. Unter anderem wurden folgende Familien hinzugefügt:
- Formstücke für die Abwasserkonstruktion inklusive Spezialbauteilen
- Vorwandsysteme für verschiedene Anwendungsfälle
- verschiedene Lampensysteme
- Ausdehnungsgefäße
- Durchlauferhitzer
- Badewannen inklusive Sonderbauten
- Dachabläufe
Neue Klassifizierung für mehr Durchblick mit den LINEAR Classes 1.0
Profitieren Sie jetzt von der komplett überarbeiteten Klassifizierung in der LINEAR Solution.

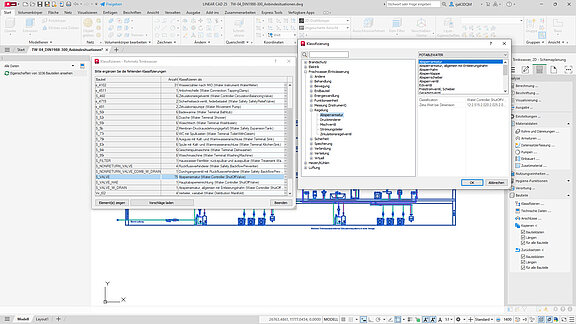

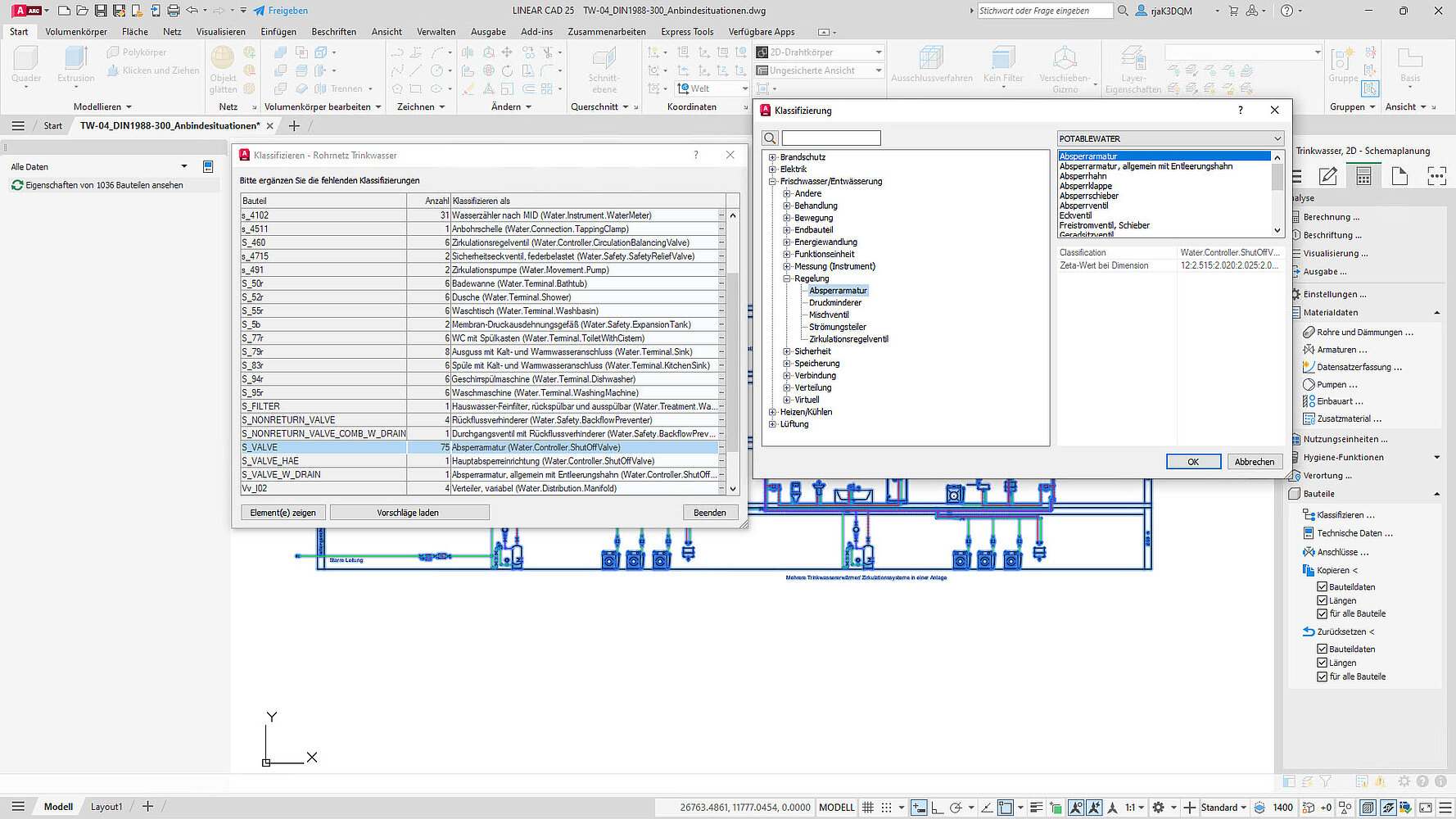

Die neu gestaltete Benutzeroberfläche des Klassifizierungsdialogs bietet eine moderne Baumstruktur, eine praktische Suchfunktion und eine insgesamt vereinfachte Bedienung. Doch die eigentlichen Neuerungen liegen im Detail: Neben der verbesserten Bedienung bietet die Klassifizierung nun viele zusätzliche Anwendungsmöglichkeiten. Zum Beispiel erfolgt nicht nur die Zuordnung für die Netzberechnungen, sondern gleichzeitig auch die Verknüpfung mit Klassifizierungssystemen wie IFC – und zukünftig auch nach Kostengruppen.

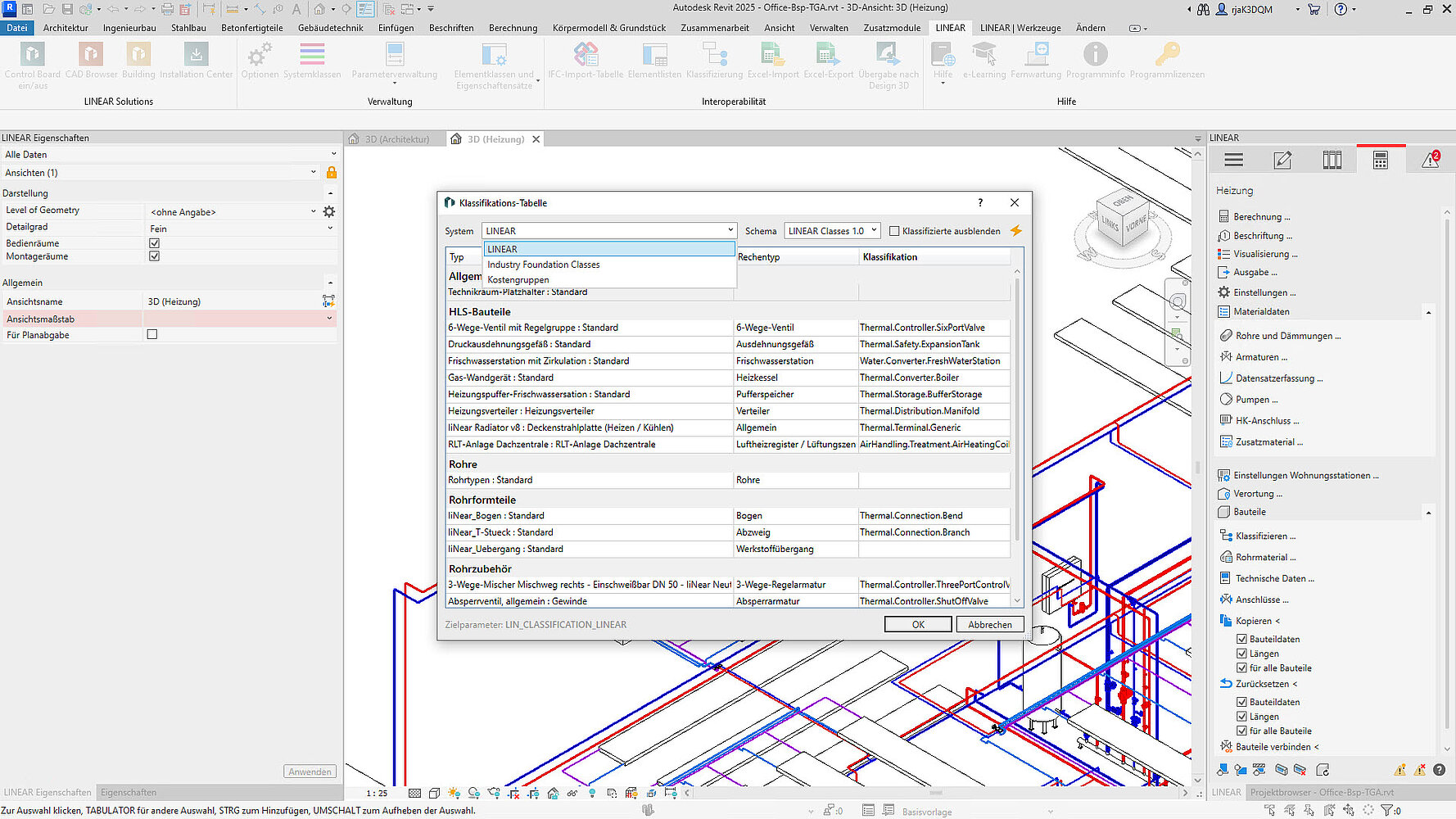

Die Klassifizierung basiert jetzt auf drei Ebenen: Domäne, Funktion und Klasse. Zusätzlich kann bei Bedarf eine Variante definiert werden, um noch präzisere Zuordnungen zu ermöglichen. Diese Klassifizierung wird in einen eigenen Parameter geschrieben und ist für alle Bauteile und Gewerke/Disziplinen gültig. Im Revit-Kontext können dadurch sogar eigene Familien schon im Vorfeld klassifiziert werden, um sie für die Netzberechnung vorzubereiten.
Auch das Problem der oft groben Revit-Kategorien, wie etwa „HLS-Bauteil“, lässt sich mit dieser neuen Klassifizierung lösen. Sie erlaubt eine feinere Untergliederung, die unter anderem für Filterfunktionen genutzt werden kann.
Freuen Sie sich auf einen deutlich übersichtlicheren und einfacheren Klassifizierungs-Workflow – mit leistungsstarken neuen Funktionen.
Das ist nur ein kleiner Auszug der kompletten V25-Featureliste! Lesen Sie jetzt weiter im What's New.
